行業/分類：其他手板模型加工
加工方式: 3D打印 使用材料: 樹脂
最小精度: 0.1mm 生產周期: 2~7天
產品尺寸: 4cm*4cm*10cm
后處理: 噴油
案例介紹

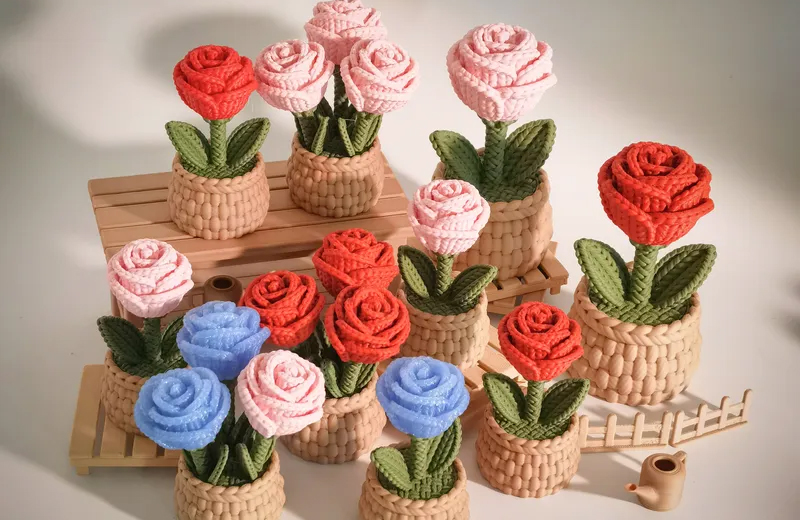

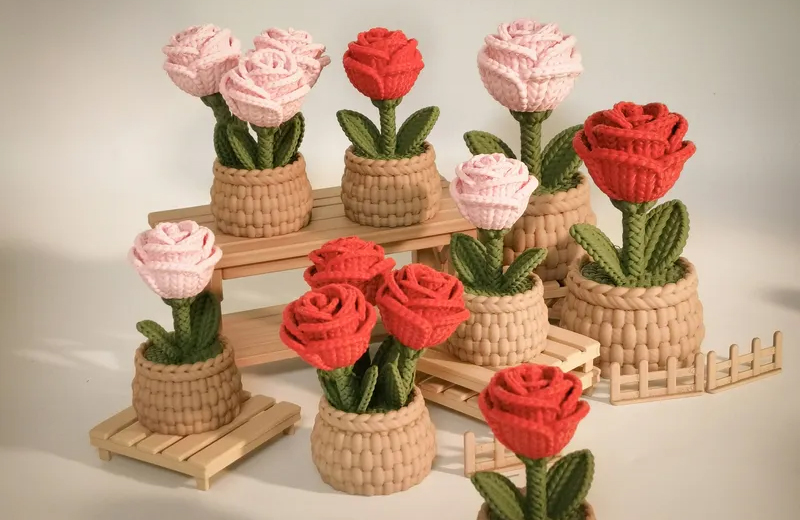

3D打印針織玫瑰擺件手板模型是將自然花卉的柔美與針織工藝的紋理感結合的創(chuàng )意作品，通過3D打印技術精準還原 “針織編織” 的線圈、紋路與玫瑰的花瓣層次，既保留手工針織的溫暖質感，又具備擺件的裝飾性。以下從設計要點、材料選型、打印流程、后處理等方面詳細介紹：
一、設計要點：融合針織紋理與玫瑰形態
針織玫瑰的核心是 “以玫瑰為形，以針織為魂”，設計需平衡自然花卉的靈動與針織工藝的肌理感：
玫瑰形態基礎
花瓣結構：參考真實玫瑰的層次 —— 外層花瓣略舒展（邊緣微卷），中層花瓣包裹緊密（弧度圓潤），內層花瓣細?。ǔ始獍隊睿?，整體呈螺旋上升的花苞或半開放形態（避免完全開放導致結構松散）。
花莖與葉片：花莖細長（直徑 3-5mm），表面可加細微凸起模擬刺（簡化為小三角凸起，避免尖銳）；葉片呈橢圓形（邊緣鋸齒簡化為波浪線），葉脈用針織紋路替代（增強整體協調感）。
針織紋理設計
紋理表現：通過 “線圈”“鏤空”“編織結” 三大元素體現針織感 ——
花瓣邊緣：用連續的半圓形線圈（直徑 1-2mm）模擬針織毛邊；
花瓣表面：用交叉線條（類似 “平針”“元寶針”）構成網格，網格大小隨花瓣層次變化（外層疏、內層密）；
銜接處：花瓣與花莖、葉片與花莖的連接用 “打結” 紋理（如線圈纏繞狀），增強手工感。
比例把控：針織紋理的密度需與玫瑰尺寸匹配（小型擺件 < 10cm，紋理直徑 1-1.5mm；大型擺件 10-20cm，紋理直徑 2-3mm），避免過密導致打印困難或過疏失去針織感。
尺寸與穩定性
常規尺寸：桌面擺件高度 10-15cm（花莖 + 花苞），花苞直徑 5-8cm（半開放狀態）；
底座設計：花莖底部可一體打印圓形底座（直徑 4-6cm），底座表面延續針織紋理（如線圈紋路），確保整體重心穩定（避免傾倒）。
二、材料選型：適配紋理表現力與質感
針織玫瑰對材料的核心需求是表面細節清晰（還原線圈、紋路） 和質感柔和（貼近針織面料），常用材料如下：
| 材料類型 | 特性與優勢 | 適用場景 | 注意事項 |
|---|---|---|---|
| 光敏樹脂（高細節型） | 精度極高（層厚 0.025-0.1mm），表面光滑且紋理銳利，能完美還原 0.5mm 以上的線圈、網格細節，適合展示針織紋理的精致感。 | 高還原度手板、裝飾性擺件 | 脆性較高，花瓣邊緣、細小花莖需適當加粗（避免斷裂）；打印后需徹底固化（否則易變形）。 |
| PLA（啞光 / 木質填充） | 顏色豐富（可選粉色、紅色、米白等柔和色調），啞光表面貼近針織面料的質感，木質填充 PLA 可呈現自然肌理，成本適中。 | 批量文創(chuàng )擺件、低成本原型驗證 | 表面層紋較明顯，需輕磨（避免破壞紋理）；花莖填充率≥70%（保證強度）。 |
| 柔性樹脂（軟質） | 具備輕微彈性（邵氏硬度 70A-80A），手感類似針織面料（柔軟不僵硬），適合強調 “觸摸質感” 的擺件。 | 互動性手板、禮品擺件 | 細節精度略低于硬質樹脂，過細的線圈可能模糊；需避免長期擠壓（易變形）。 |
| 線材復合（PLA + 羊毛纖維） | 含天然纖維，打印后表面帶細微絨毛感，模擬針織面料的溫暖質感，適合復古風格設計。 | 藝術感擺件、手工主題展示 | 需專用噴頭（防堵塞），紋理邊緣可能因纖維分布不均略顯粗糙。 |
三、打印流程：確保紋理與結構的精準成型
模型預處理
結構優化：用 Blender 或 ZBrush 檢查針織紋理的連貫性（避免線圈斷裂、網格錯位），花瓣邊緣的線圈需與花瓣主體連接牢固（厚度≥0.5mm）；花莖與底座的連接做加粗處理（過渡段長度≥5mm，增強抗彎折性）。
支撐設置：針對懸空花瓣（如外層舒展的花瓣）添加 “樹狀支撐”，支撐與花瓣的接觸點選在紋理間隙（如網格交叉處），減少對紋理的破壞；細小花莖建議沿垂直方向打?。ū苊鈱娱g斷裂）。
切片參數設置
層高：紋理密集區域（如內層花瓣）選 0.05-0.1mm；花莖、底座等大結構選 0.15-0.2mm；
填充率：花瓣部分 30%-50%（減輕重量，凸顯鏤空紋理）；花莖、底座 80%-100%（保證承重）；
打印速度：樹脂打印 50-80mm/h（保證紋理清晰度）；PLA 打印 40-60mm/s（避免拉絲污染紋理）。
打印過程監控
樹脂打印時，重點觀察線圈與網格的成型（避免因曝光不足導致邊緣模糊）；
PLA 打印帶絨毛感材料時，需降低噴頭溫度 5-10℃（減少纖維碳化）。
四、后處理：強化針織質感與花卉靈動感
基礎處理
支撐去除：用鑷子小心剝離支撐，紋理間隙的殘留用細針輕輕挑除（避免拉扯損壞線圈）；柔性樹脂模型可直接手撕支撐（減少工具接觸）。
打磨與修整：PLA 模型用 800-1000 目砂紙輕磨表面層紋（僅打磨平面，保留紋理凸起）；樹脂模型無需打磨（避免破壞紋理銳利度）。
上色與質感表現
底色：選擇柔和的馬卡龍色系（如淺粉、米白、淡紫），用啞光漆薄噴（貼近針織面料的低反光質感）；若模擬 “毛線染色不均” 效果，可做局部漸變（如花瓣邊緣略深）。
紋理強化：
用干刷法在網格凹槽、線圈內側掃深色漆（如粉色花瓣用淺棕，白色花瓣用淺灰），增強紋理立體感；
花瓣邊緣的線圈可涂高光色（如白色、珠光色），模擬針織毛邊的反光；
細節點綴：花莖的 “刺” 涂深綠色，葉片邊緣加淺綠色漸變（與花莖呼應），底座可印簡約文字（如 “Knitted Rose”）。
保護層：噴一層消光清漆（保護紋理，避免指紋附著），柔性模型需選用柔性保護漆（避免硬化變脆）。
五、優勢與注意事項
核心優勢：
紋理還原度高：3D打印能精準復現手工針織難以實現的對稱紋理、復雜線圈，且一致性強（適合批量制作）；
設計靈活：可自由調整針織圖案（如替換為條紋、花紋）、玫瑰形態（花苞 / 半開 / 全開），甚至融合其他元素（如針織蝴蝶結、標簽）；
質感獨特：突破傳統針織的材質限制（如用樹脂實現硬挺造型，用柔性材料實現可觸摸的柔軟感）。
注意事項：
紋理精度：過于細小的紋理（<0.5mm）可能導致打印失?。?shù)脂易粘支撐，PLA 易斷），設計時需根據材料特性調整；
結構強度：花瓣邊緣、花莖是薄弱點，需通過加厚、優化打印方向增強強度（避免運輸或擺放時損壞）；
視覺平衡：針織紋理的密度需均勻（避免局部過密顯雜亂），與玫瑰的自然曲線協調（避免機械感過重）。
3D打印針織玫瑰擺件手板模型通過技術手段將 “柔軟針織” 與 “立體花卉” 結合，既保留手工藝術的溫度，又具備工業制造的精準，是文創(chuàng )裝飾、禮品開發的創(chuàng )新方案。
