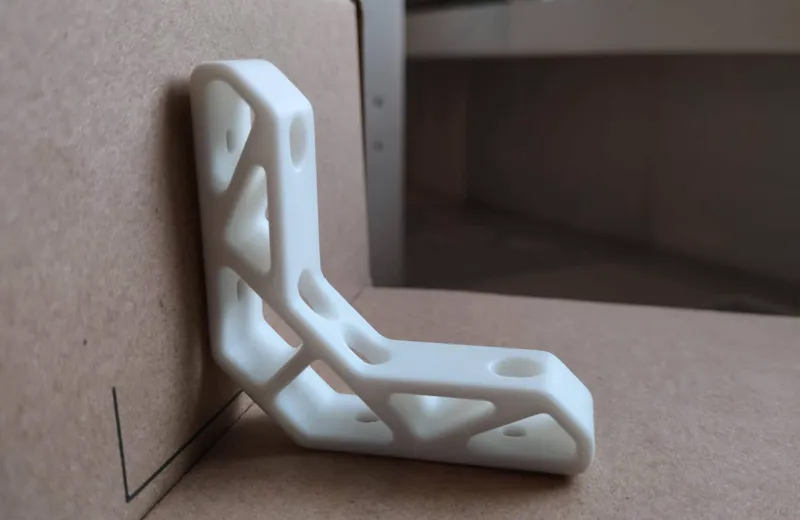

案例介紹
一、前期準備與需求分析
明確核心目標
確定角支架的主要用途（如承重、定位、裝飾），分析受力方向、安裝環境（室內/戶外/震動場景）。若用于設備固定，需強化底部防滑紋路；若為展示模型，則側重表面光潔度。
測量與數據采集
使用卡尺或三維掃描儀獲取安裝位置的精確尺寸，包括墻角角度偏差、接觸面平整度等。記錄特殊要求，如電線孔位、螺紋接口位置等非標特征。
材料選型策略
PLA：易打印、低成本，適合非承重裝飾件，但脆性大，避免暴曬。
PETG：韌性好、耐沖擊，適用于輕型承重結構，需封閉艙體防翹曲。
ABS：綜合性能均衡，適合通用型功能性零件，但會(huì )散發VOCs，需通風環境。
TPU柔性材料：彈性緩沖，適合防震墊片，支撐剝離較困難。
碳纖維增強樹脂：高強度輕量化，適合重載工業場景，需專業級打印機。
進階建議：采用梯度填充策略——底部層實心+主體網格填充+頂部加固肋板，平衡強度與耗材用量。
二、三維建模關鍵技術
CAD建模規范
將安裝基準面設為XY平面，Z軸方向預留0.5mm間隙補償打印誤差。
螺栓穿過區域做倒角處理（建議R=1.5mm）；接觸面增加防滑槽（V型槽深0.3-0.5mm）；應力集中區布置放射狀加強筋（厚度≤壁厚的2/3）。
復雜結構可拆解為主架體+可拆卸蓋板，方便分體打印后組裝。
模型修復要點
使用Meshmixer/Netfabb進行自動修整，確保最小壁厚≥1.2mm（依材料而定）。
檢測并修補破面（尤其卡扣部位），添加過渡面消除尖銳棱角以降低應力集中風險。
三、切片參數深度優化
基礎參數設置
層高：精細件取0.12-0.2mm，結構件可放寬至0.25mm。
初始層流速：80-90%，提升首層吸附力。
回抽距離：1.5-2mm，防止溢料導致的尺寸偏差。
冷卻風扇轉速：前5層禁用風扇，后續逐步加速。
高級功能應用
變溫打印：PETG材料開啟腔室恒溫（60℃），規避翹曲風險。
雙射流方案：主材用黑色ABS+支護水溶性PVA，實現復雜內腔打印。
動態填充：沿受力方向設置45°交叉填充，提升抗扭強度。
四、打印過程管控
設備校準清單
平臺水平校正（誤差<0.05mm/m）。
擠出機推力測試（打出絲直徑波動<±0.02mm）。
流量校準（實測擠出量與理論值偏差<5%）。
常見異常處置
翹邊變形：噴涂頭發定型劑+邊緣壓鐵塊。
層間開裂：降低風扇轉速+調高床溫。
懸垂面拉絲：?jiǎn)⒂煤０毒€(xiàn)+增大回抽距離。
尺寸超差：重新固件刷寫+更換聯軸器。
五、后處理工藝體系
支撐分離技巧
氟利昂冷凍支撐使其脆化，再用微型鏟刀沿45°切入分離。
SUNLU ABS溶解劑浸泡2小時，超聲波清洗殘留物。
依次使用800#→1500#→3000#砂紙濕磨，丙酮蒸汽熏蒸增亮。
功能強化處理
金屬嵌件預埋：在螺紋孔位預先壓入銅螺母，二次注塑固定。
表面涂層：聚氨酯清漆（三涂三烤）實現類注塑光澤度。
力學改性：對ABS件進行烤箱退火處理（70℃×2h），消除內應力。
六、質量驗證標準
檢測項目矩陣
尺寸精度：三坐標測量，誤差±0.15mm以?xún)取?/p>
力學性能：萬能試驗機拉伸測試，達到設計載荷的150%。
環境耐受：高低溫循環測試（-20℃~60℃無裂紋變形）。
裝配適配：試裝驗證自由裝配且無晃動間隙。
數據記錄模板
記錄打印耗時、耗材消耗、良品率、缺陷統計（翹邊/氣泡/毛刺數量）。
七、典型問題解決方案庫
突發狀況應對
斷電續打：記錄當前打印高度，重啟后手動抬升噴頭至安全高度繼續打印。
堵頭急救：立即暫?！巴坪牟臈U→執行冷端清理程序→更換新料筒。
模型偏移：檢查皮帶張緊度（拇指按壓皮帶應有輕微形變），重新歸零限位開關。
八、行業應用擴展建議
智能家居：集成Wi-Fi模塊的智能調節支架，溢價空間提升40%+。
醫療器械：符合ISO13485標準的無菌級支架，通過生物相容性認證。
汽車工裝夾具：快速換型定位銷系統，產線切換時間縮短60%。
文創(chuàng )產品：AR增強現實觸發標記嵌入，數字化交互體驗升級。
九、成本控制策略
降本增效方案
拓撲優化：通過仿真分析減少冗余材料（典型節省率15-30%）。
批量組合打印：同一托盤布局多個零件，分攤空駛時間成本。
廢料再生：建立顏色分級回收制度，rPET材料可降價40%。
云端切片：利用AI算法自動生成最優支撐結構（節省耗材5-8%）。
十、交付物清單
STL/STEP格式數模文件（含裝配爆炸圖）。
材料檢測報告（ROHS/REACH認證）。
打印參數配置文件（含溫度曲線/速度日志）。
質量檢測報告（附三坐標測量數據）。
使用維護手冊（含清潔保養指南）。
