行業/分類：其他手板模型加工
加工方式: 3D打印 使用材料: 樹脂
最小精度: 0.1mm 生產周期: 2~7天
產品尺寸: 3cm*2cm*5cm
后處理: 噴油
案例介紹

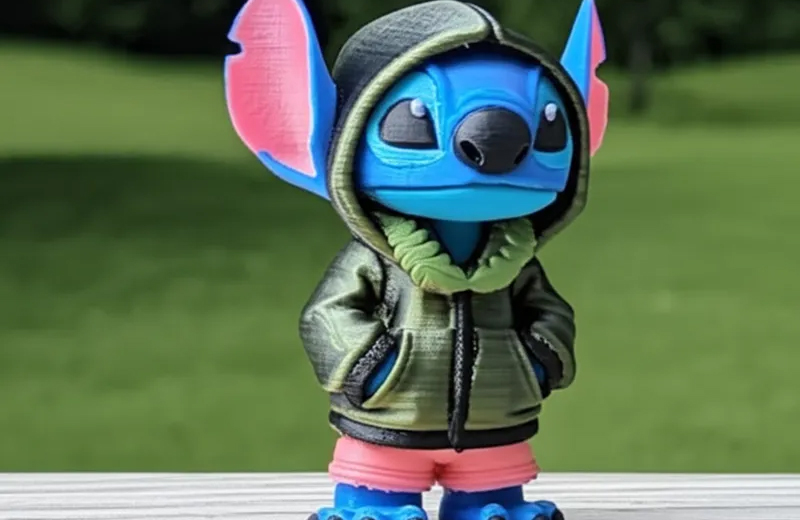

3D打印史迪奇公仔手板模型是將《星際寶貝》中經典角色 “史迪奇”（Stitch）的萌趣形象通過3D打印技術轉化為實體的創(chuàng )意制作，既適合動漫周邊開發、原型驗證，也可作為收藏級手辦。史迪奇以藍色皮膚、大耳朵、六肢（兩對前肢 + 一對后肢）和標志性的 “壞笑” 表情為特征，3D打印能精準還原這些細節，以下從設計要點、材料選型、打印流程、后處理等方面詳細介紹：
一、設計要點：還原史迪奇的核心萌點
史迪奇的魅力在于 “調皮中帶可愛” 的反差感，設計需精準捕捉其標志性特征：
形態與比例
整體輪廓：遵循動畫中的短胖比例 —— 頭部與身體幾乎等大（頭身比 1:1），軀干圓潤（類似梨形），四肢短粗（前肢略長于后肢，便于做出 “抱胸”“揮手” 等經典動作），尾巴粗壯且微微上翹（長度約為身體的 1/2）。
動態設計：選擇經典姿勢增強辨識度，如站立歪頭壞笑（一只前肢抬起，身體微側）、坐姿抱胸（后肢外擴，前肢交叉）、飛行姿態（耳朵向后貼，四肢伸展），動態模型需確保重心穩定（如站立時重心落在后肢之間）。
細節刻畫重點：
頭部：大耳朵（內側可加粉色紋理）呈三角形，頂端略圓；眼睛大而圓（黑色瞳孔 + 白色高光，眼距較寬）；鼻子小巧（黑色三角形）；嘴巴咧開呈 “壞笑” 狀（嘴角上揚，露出少量牙齒）；額頭有三道褶皺，臉頰兩側有圓形凸起。
身體：背部有藍色鬃毛（簡化為 3-5 根短粗的凸起線條），腹部顏色略淺（可設計為淡藍色漸變）；六肢末端有圓形爪子（前肢爪子略尖，后肢爪子圓潤）。
紋理：皮膚無需復雜細節，用光滑表面表現（避免破壞 “卡通感”），僅在關節處（如肘部、膝蓋）加細微褶皺。
尺寸與功能性
常規尺寸：桌面擺件選 10-15cm（高度），鑰匙扣或掛件選 3-5cm，大型展示模型可達 30-50cm（需分段打?。?；
功能擴展：可設計為可動模型（關節處預留 0.1-0.2mm 間隙，如頸部、肘部可旋轉）、空心結構（內部放置小燈珠，實現 “眼睛發光” 效果）、帶底座（防止傾倒，底座可印 “Stitch” 字樣）。
二、材料選型：適配萌系質感與細節精度
史迪奇模型對材料的核心需求是色彩表現力（還原標志性藍白配色） 和表面光滑度（凸顯圓潤感），常用材料如下：
| 材料類型 | 特性與優勢 | 適用場景 | 注意事項 |
|---|---|---|---|
| 光敏樹脂（SLA/DLP） | 精度極高（層厚 0.025-0.1mm），表面光滑無層紋，能完美還原眼睛、耳朵等細節，適合高還原度手辦。 | 收藏級手板、展示模型 | 脆性較高，四肢等細長部位需加粗（直徑≥2mm）；打印后需酒精清洗并紫外固化（避免粘手）。 |
| PLA（彩色，高光澤） | 顏色豐富（可直接選用史迪奇標志性的藍色、白色），成本低，打印難度低，適合批量制作測試原型。 | 低成本文創(chuàng )模型、兒童玩具原型 | 表面層紋較明顯，需后期打磨；脆性略高，避免摔落（尤其大型模型）。 |
| PETG（聚對苯二甲酸乙二醇酯） | 兼具 PLA 的易打印性和 ABS 的韌性，耐摔性好（適合兒童接觸），表面光澤度高，藍色 PETG 可直接打印主體（減少上色步驟）。 | 可動模型、耐摔擺件 | 打印時易拉絲，需優化噴頭溫度（230-240℃）和速度（50-70mm/s）；白色 PETG 透明度低，適合腹部配色。 |
| 柔性樹脂（軟質） | 具備輕微彈性（邵氏硬度 60A-80A），手感柔軟，適合 “可捏握” 的史迪奇模型（如解壓玩具原型）。 | 互動性手板、兒童玩具開發 | 細節精度略低于硬質樹脂，眼睛、嘴巴等細微結構可能模糊；需徹底固化（否則易變形）。 |
三、打印流程：確保細節與結構的穩定性
模型預處理
結構優化：用 Blender 或 Meshmixer 檢查模型是否有銳角（如耳朵尖、爪子邊緣倒圓角，半徑≥0.5mm，增強安全性）；可動關節處設計嵌套結構（如頸部用 “球窩關節”，確保旋轉順暢）；
支撐設置：針對懸空結構（如抬起的前肢、上翹的尾巴）添加支撐，支撐與模型的接觸點選在隱蔽處（如腹部、背部鬃毛根部），避免影響可視面；小型模型（<10cm）建議整體打印，大型模型分件打?。^部、軀干、四肢單獨打印，接口用定位銷對齊）。
切片參數設置
層高：面部細節（眼睛、嘴巴）選 0.05-0.1mm；主體結構選 0.1-0.2mm；
填充率：小型實心模型（3-10cm）50%-70%；大型模型或可動結構 30%-50%（減輕重量）；關節部位填充率≥80%（保證強度）；
打印方向：面部朝上（確保眼睛、嘴巴細節清晰），四肢沿垂直方向打?。ū苊鈱蛹y影響圓潤感），尾巴水平打?。ㄔ鰪娍箯澱勰芰Γ?。
打印過程監控
樹脂打印時，重點觀察眼睛和嘴巴的成型（避免層紋扭曲導致表情失真）；
PLA/PETG 打印時，確保第一層與平臺貼合牢固（防止翹邊，尤其藍色 PLA 易因冷卻不均翹邊）。
四、后處理：強化萌系質感與角色辨識度
基礎處理
支撐去除：用鑷子或剪刀剝離支撐，殘留痕跡用 400-800 目砂紙輕磨（尤其面部和耳朵周?chē)?；可?dòng)關節處用 1000 目砂紙打磨（減少摩擦，確保轉動順滑）。
打磨拋光：PLA/PETG 模型用 1200-1500 目砂紙進一步打磨，重點處理身體側面（去除層紋），最后用麂皮布擦拭（呈現柔和光澤）；樹脂模型可省略粗磨（表面已足夠光滑）。
上色技巧
底色：主體用史迪奇標志性的亮藍色（可直接用藍色 PLA 減少上色步驟），腹部、胸部用淺藍色漸變（模擬動畫中的配色）；
細節點睛：
面部：眼睛用黑色打底，白色點高光（瞳孔可畫成橢圓形，增加靈動），鼻子涂純黑色，嘴巴內側涂深紅色（模擬口腔），牙齒用白色點綴；
耳朵：內側涂粉色（可用熒光粉增強視覺效果），邊緣用深藍色勾線；
四肢：爪子涂白色，關節處加少量深色陰影（增強立體感）；
鬃毛：背部凸起線條涂深藍色（比主體略深）。
保護層：噴一層消光清漆（防止掉色，保持啞光質感，貼近動畫風格）；若為兒童玩具，需確保漆層完全干燥（避免脫落）。
功能強化
可動模型：關節處可涂抹少量固體潤滑油（如凡士林），增強順滑度；
發光效果：空心模型可在內部放置小型 LED 燈珠（眼睛位置鉆孔，透出光線），底座預留電池槽；
配件添加：可 3D 打印小配件（如史迪奇的飛船模型、吉他道具），增強場景感。
五、優勢與注意事項
核心優勢：
角色還原度高：3D打印能精準復現史迪奇的標志性表情和姿態，比手工制作更貼合原型；
個性化定制：可調整尺寸、姿勢（如穿衣服的史迪奇、Q版造型），甚至添加專屬元素（如印上名字、日期）；
快速迭代：適合動漫周邊開發的原型測試，快速驗證不同設計的市場接受度。
注意事項：
結構穩定性：大型史迪奇模型（>20cm）需確保腿部支撐足夠（底部加寬或加底座），避免站立時傾倒；
安全性：面向兒童的模型需避免細小部件（如單獨打印的爪子），所有邊緣必須圓角處理；
版權合規：用于商業用途時，需獲得《星際寶貝》IP 授權，避免侵權。
3D 打印史迪奇公仔手板模型通過精準還原角色特征和靈活的個性化設計，既能滿足原型驗證需求，又能成為極具吸引力的動漫周邊產品，是創(chuàng )意與技術結合的典型案例。
