行業/分類：其他手板模型加工
加工方式: 3D打印 使用材料: 樹脂
最小精度: 0.1mm 生產周期: 2~7天
產品尺寸: 12cm*5cm*7cm
后處理: 噴油

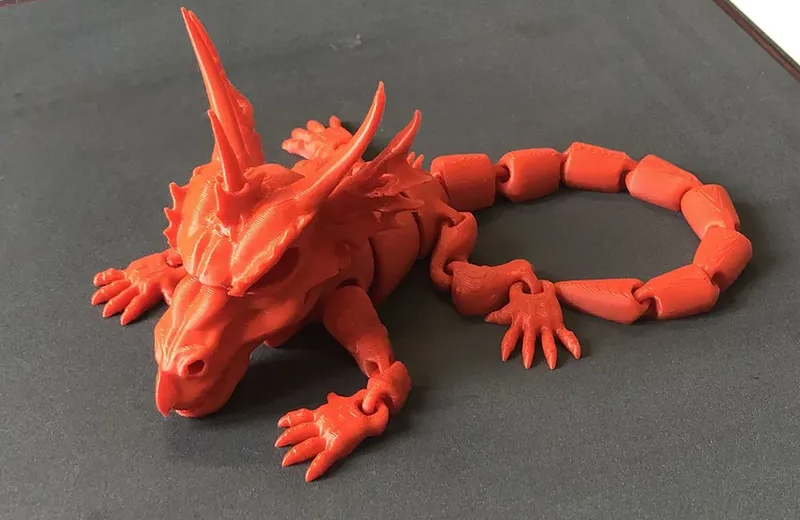

案例介紹
一、三維建模與數據準備
數字雕刻/CAD建模
常用軟件：ZBrush（高精度生物造型）、Blender、Maya或犀牛+MeshLab組合；
重點刻畫龍鱗紋理、翅膀膜翼結構、爪部銳度等特征；
拓撲優化確保壁厚均勻（建議≥1mm），避免懸空結構過度外伸。
支撐結構預設
根據龍頭扭轉姿態、尾部曲線等復雜角度預判添加樹狀支撐；
關鍵部位（如張開的口腔、展開的羽翼）需密集支撐防止變形。
格式轉換與分層切片
導出為STL/OBJ格式后導入Cura、Chitubox等切片軟件；
層高設置0.1-0.2mm平衡精度與打印速度；
開啟變溫控制模塊應對不同區域收縮率差異。
二、設備選型與參數配置
| 打印機類型 | 適用場景 | 優勢特性 |
|---|---|---|
| FDM工業級 | 功能驗證型大尺寸模型 | PETG耗材抗沖擊性強 |
| 光固化樹脂機 | 展示級精細表面效果 | 4K分辨率保障鱗片立體感 |
| 多色全彩砂型 | 影視道具級藝術呈現 | 漸變著色模擬真實龍皮質感 |
| 金屬燒結 | 限量收藏級重質版本 | 青銅鍍層實現古法鑄造效果 |
三、打印過程控制要點
環境管理
恒溫恒濕車間（溫度23±2℃，濕度＜45%）減少熱應力形變；
負壓吸附平臺固定薄壁部件（如翼膜邊緣）。
動態參數調整
首層粘合面采用低速高流量擠出策略；
跨越空洞區域時自動降速至30%以下；
每完成5cm高度暫停檢測層間附著力。
特殊結構處理
可活動關節處預埋磁性組件安裝槽；
透明龍瞳部位切換至半透明樹脂同步打??；
黃金比例螺旋上升的角冠結構分體打印后組裝。
四、后處理工藝鏈
去支撐系統化操作
超聲波清洗去除水溶性支撐基材；
精密鉗工修整連接處毛刺（保留0.5mm打磨余量）。
表面精加工方案
由粗到細依次使用80#→400#砂紙濕磨；
氣冷等離子拋光消除微小層紋；
局部電鍍仿生鱗片反光效果。
色彩解決方案
真空鍍膜實現漸變金/銀色龍身；
環氧樹脂灌注強化薄弱受力點；
UV轉印技術繪制血脈紋理細節。
五、質量檢測標準
形位公差控制
游標卡尺測量關鍵尺寸公差≤±0.3mm；
三坐標測量機校驗對稱度（如雙角間距偏差＜0.5°）。
性能測試項目
跌落測試：1.5米高度自由落體無斷裂；
拉力測試：鞍座承載＞5kg持續24小時；
老化測試：紫外線照射200小時無明顯褪色。
六、進階技巧
模塊化設計理念
將頭部、軀干、四肢分解為獨立打印單元；
采用榫卯結構+彈性銷釘實現快速拆裝；
預留導線通道便于LED眼睛發光改造。
材料創(chuàng )新應用
TPU柔性材料制作可擺動尾椎；
玻纖增強尼龍提升骨骼強度；
溫敏變色材料賦予互動特性。
典型生產周期約7-14天（含3次試錯迭代），單個模型成本從數百元至數千元不等，具體取決于尺寸復雜度和材料選擇。建議首次制作采用瑪雅藍樹脂+ABS混合方案，既能展現細膩紋理又具備足夠韌性。
