一、核心概念與價值定位

壓鑄殼體是以壓力鑄造工藝生產的設備外部結構體，承擔保護內部組件、提供支撐固定、散熱管理及環境防護等功能。相較于傳統沖壓焊接或機加工殼體，壓鑄殼體具有一體化程度高、尺寸精度高、材料利用率優等特點，尤其適合復雜形狀和薄壁結構的批量生產。其在電子設備、汽車部件、工業儀器等領域廣泛應用，成為現代制造業的核心工藝之一。

二、材料選型邏輯

選擇依據需綜合考量性能需求、生產成本與工藝適配性：

鋁合金（如ADC12）：兼顧輕量化與導熱性，適用于消費電子、新能源三電系統等對散熱敏感的場景；

鋅合金（如Zamak 3）：流動性極佳且尺寸穩定，適合微型精密器件（如耳機倉體）；

鎂合金（如AM60B）：密度最低，適用于便攜式設備或需減重的航空部件；

銅合金：用于高導電率或特殊功能場景（如醫療儀器）。
需注意不同材料的收縮率差異（如鋁合金約0.5%-0.7%）直接影響模具設計公差。

三、關鍵設計規范

1. 基礎幾何參數

最小壁厚：鋁合金≥0.8mm，鋅合金≥0.6mm，低于此值易產生冷隔或充填不足；

拔模斜度：?jiǎn)芜?.5°~2°（深腔結構取上限），確保順利脫模；

圓角過渡：所有轉角需設置R≥0.5mm的圓角，消除應力集中點；

加強筋布局：厚度為壁厚的60%-80%，間距不超過3倍壁厚，避免局部變形。

2. 功能集成設計

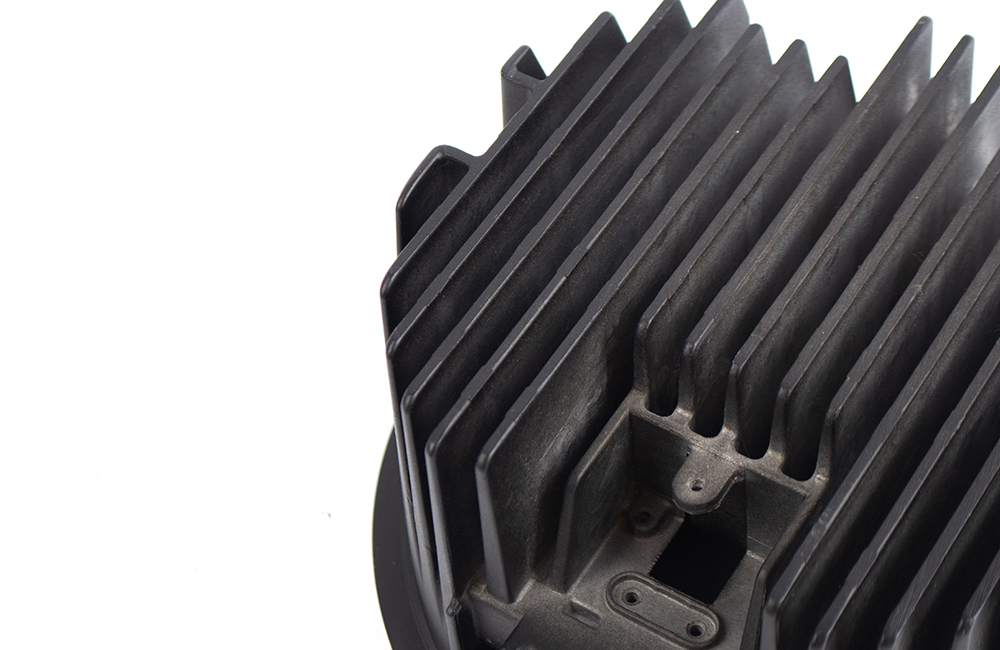

散熱優化：通過鰭片結構增強散熱，鰭片高度不超過壁厚的3倍，配合鋁合金的高導熱系數；

防水防塵：采用IP67級密封設計，硅膠圈壓縮量控制在15%-20%；

電磁屏蔽：內壁鍍銅+導電氧化層，接縫處使用導電泡棉提升屏蔽效能。

3. 模具適配性

分型面規劃：優先選擇水平分型，避開外觀面以減少飛邊；

澆口位置：設置在厚壁處或非功能面，避免直沖型芯導致湍流；

頂出系統：頂針直徑≥φ2mm，布置在非外觀面以防痕跡。

四、典型缺陷與解決方案

1. 縮凹

成因：局部冷卻過快導致收縮受阻；

對策：在縮凹區域增設冷卻水管，延長保壓時間至凝固后期，補償收縮。

2. 氣孔/氣泡群

成因：金屬液含氣量過高或排氣不暢；

對策：改用真空壓鑄技術抽取型腔氣體，增加排氣槽深度至0.1-0.2mm。

3. 變形翹曲

成因：冷卻不均導致內應力釋放；

對策：進行回火處理（如鋁合金180℃×2小時），對稱設置加強筋平衡收縮。

4. 披鋒毛刺

成因：分型面間隙過大或鎖模力不足；

對策：定期打磨分型面，校準壓鑄機平行度，噴涂陶瓷涂層減小膨脹差。

5. 螺紋爛牙

成因：模具型芯磨損或金屬液沖擊；

對策：采用鑲嵌式硬質合金螺套，降低注射速度至臨界值。

五、后處理工藝鏈

基礎處理：震動研磨去除毛刺→超聲波清洗→干燥；

表面強化：陽極氧化（膜厚10-20μm）或微弧氧化（陶瓷層硬度HV800）；

裝飾工藝：噴砂啞光/高光拋光→鐳雕LOGO→PU/UV漆噴涂；

功能涂層：導電鎳銅鎳三元鍍層（適用于RF屏蔽）或特氟龍防腐涂層。

六、行業應用實例

1. 5G基站濾波器殼體

材料：ADC12鋁合金；

難點：深腔結構（長寬比1:5）易產生渦流卷氣；

解決方案：三級階梯式澆道+背抽真空系統，氣孔率降至0.3%；

性能：工作頻段損耗<0.2dB，滿足電信級振動測試標準。

2. 電動工具齒輪箱殼體

材料：AM60鎂合金；

創(chuàng )新點：一體化壓鑄替代傳統沖壓焊接結構；

效益：減重37%，噪音降低5dB(A)，通過IP54防護認證。

3. 醫療監護儀外殼

材料：Zamak 5鋅合金；

特殊要求：抗VHP滅菌（134℃飽和蒸汽）；

工藝：雙重電鍍（Ni-Cr層厚8μm）+鈍化處理，通過ISO 11737生物相容性測試。

七、成本控制策略

模具階段：采用模塊化設計（標準件占比≥40%）降低改模費用，預埋K型熱電偶實時監控溫度分布；

量產階段：優化壓射參數使循環周期縮短至45秒以?xún)?，回收利用澆口料（二次熔煉損耗<1.5%）；

質量管控：X光探傷抽檢率≥5%，CMM三坐標測量關鍵配合尺寸（公差控制在±0.05mm）。

八、未來發展方向

智能化升級：嵌入傳感器接口的預制線纜通道；

可持續制造：開發可拆卸緊固結構的全回收設計；

梯度材料應用：局部激光熔覆高耐磨合金層；

納米涂層革命：超疏水表面處理實現自清潔功能。

總結

壓鑄殼體的設計需平衡結構強度、散熱性能、電磁兼容及生產成本。通過材料創(chuàng )新、工藝優化和智能化設計，可顯著提升產品可靠性并降低成本。實際開發中建議采用DFMA（面向制造與裝配的設計）理念，早期介入模具流動模擬分析，規避量產風險。
