行業/分類：其他手板模型加工
加工方式: 3D打印 使用材料: 樹脂
最小精度: 0.1mm 生產周期: 2~7天
產品尺寸: 13cm*10cm*15cm
后處理: 噴油
案例介紹

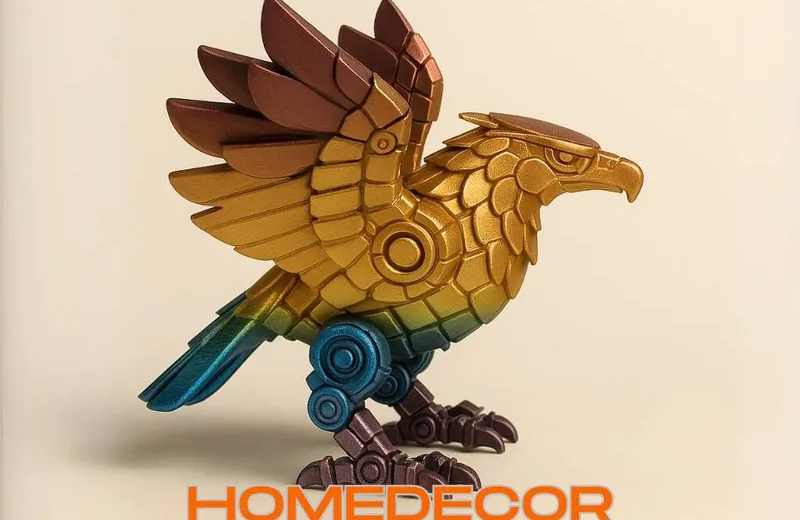

3D打印鎧甲老鷹手板模型是將猛禽的威嚴與鎧甲的機械質感結合的創(chuàng )意作品，兼具生物形態的靈動與鎧甲的厚重感，適合影視道具原型、藝術擺件、桌游模型等場景。3D打印技術能精準還原羽毛的層次感與鎧甲的金屬紋路，以下從設計要點、材料選型、打印流程、后處理等方面詳細介紹：
一、設計要點：融合生物特征與鎧甲結構
鎧甲老鷹的核心是 “老鷹形態為骨，鎧甲裝飾為膚”，設計需平衡生物比例與鎧甲的功能性（視覺上的防護感）：
老鷹形態精準化
基礎輪廓：參考老鷹的生理特征 —— 鉤狀喙部、銳利鷹眼（突出眼球凸起與眼瞼收縮感）、寬闊翅膀（展翅時翼展與體長比例約 2:1）、粗壯利爪（后爪長于前爪，體現捕獵姿態）、扇形尾羽（尾部寬度約為軀干的 1/2）。
動態設計：可選靜態棲息（爪子緊握巖石，翅膀半收）或動態捕獵（翅膀完全展開，爪部前伸，身體前傾），動態模型需注意重心穩定（可通過腳部與底座的牢固連接平衡）。
鎧甲結構設計
鎧甲分布：遵循 “關節活動處輕薄、軀干核心處厚重” 原則 —— 頭部鎧甲覆蓋頭頂與喙部根部（露出眼睛和喙尖，保留靈動），軀干鎧甲呈板塊狀（如胸骨甲、背部甲，邊緣做外翻折邊），翅膀鎧甲分節覆蓋飛羽根部（飛羽末端裸露，避免影響 “展翅” 的輕盈感），腿部鎧甲包裹小腿（爪部裸露，突出鋒利），尾部鎧甲呈疊瓦狀覆蓋尾羽基部。
鎧甲細節：通過紋路強化機械感 —— 表面添加鉚釘（直徑 0.5-1mm）、鱗片紋（背部與腿部）、接縫線（板塊銜接處），邊緣做磨損或銹蝕效果（增強復古感），部分鎧甲可設計鏤空（如翅膀鎧甲的透氣孔，減輕視覺厚重感）。
尺寸與比例
常規尺寸：桌面擺件選 15-30cm（高度 / 翼展），大型展示模型可達 50-100cm（需分段打?。?；
比例把控：鎧甲厚度隨部位變化（核心軀干鎧甲厚 2-3mm，關節處 0.5-1mm），避免整體臃腫破壞老鷹的流線型。
二、材料選型：適配細節精度與質感需求
鎧甲老鷹對材料的核心要求是表面紋路表現力（鎧甲紋路、羽毛肌理） 和結構強度（支撐翅膀等懸空結構），常用材料如下：
| 材料類型 | 特性與優勢 | 適用場景 | 注意事項 |
|---|---|---|---|
| 光敏樹脂（SLA/DLP） | 精度極高（層厚 0.025-0.1mm），表面光滑，能完美還原鎧甲鉚釘、羽毛根部的細微紋路，適合高細節展示模型。 | 收藏級手板、影視道具原型 | 脆性較高，翅膀、爪部等細長結構需加粗（直徑≥1.5mm）；打印后需紫外固化增強硬度。 |
| 樹脂（類石膏 / 金屬色） | 自帶粗糙質感（類石膏）或金屬光澤，減少后期上色工作量，適合復古風格或工業風模型。 | 藝術擺件、桌游模型 | 類石膏樹脂強度較低，大型模型需內部加支撐結構；金屬色樹脂易刮花，需噴保護漆。 |
| PLA+（改性 PLA，金屬填充） | 含金屬粉末（如銅、鐵），打印后表面呈金屬質感，強度優于普通 PLA，適合批量制作中等細節模型。 | 文創(chuàng )禮品、低成本展示模型 | 需專用噴頭（防磨損），層紋較明顯，需打磨后拋光；重量比普通 PLA 重，利于重心穩定。 |
| 尼龍（SLS）+ 金屬鍍層 | 強度高（可支撐大型翅膀結構），后期可電鍍（金、銀、銅色），兼顧機械強度與金屬質感。 | 大型展示模型、功能性道具（如可動翅膀） | 成本較高，需專業電鍍工藝；打印時無需支撐，適合復雜鏤空鎧甲結構。 |
三、打印流程：確保復雜結構的精準成型
模型預處理
結構優化：用 ZBrush 或 Blender 檢查鎧甲與老鷹身體的貼合度（避免鎧甲懸?。?，翅膀等懸空結構（翼展超過 20cm）需在背部或腿部設計隱藏支撐（如 “骨骼狀” 內部支架，連接翅膀與軀干）；
分件打?。捍笮湍Ｐ停ㄒ碚?> 30cm）建議分件打印 —— 頭部、軀干、左右翅膀、尾部、爪子單獨打印，接口處設計定位銷（直徑 3-5mm）確保組裝對齊。
切片參數設置
層高：鎧甲紋路、羽毛細節區域選 0.05-0.1mm；軀干、底座等大結構選 0.15-0.2mm；
填充率：核心承重部位（軀干、翅膀根部）80%-100%；鎧甲裝飾部分 50%-70%；
打印方向：翅膀沿長度方向打?。▽蛹y與翼展平行，增強抗彎折強度），頭部與軀干垂直打?。娌考毠澇?，避免層紋扭曲）。
打印過程監控
樹脂打印時，重點觀察鎧甲邊緣的成型（避免因曝光不足導致卷邊）；
金屬填充 PLA 打印時，需提高噴頭溫度（210-230℃），防止材料堵塞，速度降低至 40-60mm/s。
四、后處理：強化鎧甲質感與生物靈動感
基礎處理
支撐去除：用手術刀或尖嘴鉗剝離支撐，鎧甲接縫處的殘留用細銼刀修整（避免破壞紋路）；分件模型組裝時，用強力膠（如環氧樹脂）粘結，接口處用補土填補縫隙。
打磨拋光：PLA + 模型用 400 目→800 目→1200 目砂紙打磨，重點處理鎧甲平面（凸顯金屬光澤）；樹脂模型僅需輕磨支撐殘留（保留原始紋路）。
上色與質感表現
底色：根據鎧甲風格選色 —— 復古風用暗金、古銅色；科幻風用銀灰、槍黑色；生物融合風可在鎧甲邊緣加羽毛過渡色（如褐色、灰色）。
細節層次：
鎧甲：用干刷法在紋路凹槽處掃深色漆（如黑色、棕色），模擬積灰或銹蝕；邊緣用銀色 / 金色提亮（突出金屬反光）；
老鷹本體：裸露羽毛部分用漸變上色（如翅膀根部深褐、末端淺褐），喙部與爪部涂黃黑漸變（體現角質質感）；
眼睛：黑色打底，白色點高光，瞳孔處加紅色或黃色細節（增強銳利感）。
保護層：噴一層光油（凸顯金屬質感）或消光漆（復古風格），鎧甲與羽毛過渡處可局部做舊（用砂紙輕磨掉部分漆層）。
場景搭配
底座設計：搭配巖石或金屬質感底座（與爪子連接牢固），底座可刻紋路（如巖石肌理、齒輪紋）呼應整體風格；
氛圍營造：大型模型可加裝 LED 燈（如眼睛發光、鎧甲縫隙透光），增強視覺沖擊力。
五、優勢與注意事項
核心優勢：
細節還原度高：3D 打印能精準復現鎧甲的鉚釘、鱗片與老鷹羽毛的層次感，傳統手工難以實現；
設計自由度大：可自由調整鎧甲樣式（如歐式鎧甲、東方甲胄）、老鷹姿態（棲息 / 捕獵），甚至添加個性化元素（如鎧甲上的徽章）；
快速迭代：適合影視道具或桌游模型的原型測試，縮短從設計到實體的周期。
注意事項：
結構強度：翅膀、爪部是薄弱點，設計時需確保根部直徑≥2mm（樹脂）或 3mm（PLA+），大型模型需加內部支撐；
材料兼容性：金屬鍍層需選擇適配的打印材料（如尼龍適合電鍍，PLA 需先噴底漆）；
比例協調：鎧甲厚度需與老鷹體型匹配（小型模型鎧甲不宜過厚，否則顯臃腫）。
3D 打印鎧甲老鷹手板模型通過技術與藝術的結合，既能展現老鷹的威猛，又能凸顯鎧甲的機械美學，是創(chuàng )意模型設計中極具表現力的作品類型。
