行業/分類：其他手板模型加工
加工方式: 3D打印 使用材料: 樹脂
最小精度: 0.1mm 生產周期: 2~7天
產品尺寸: 8cm*8cm*8cm
后處理: 噴油
案例介紹

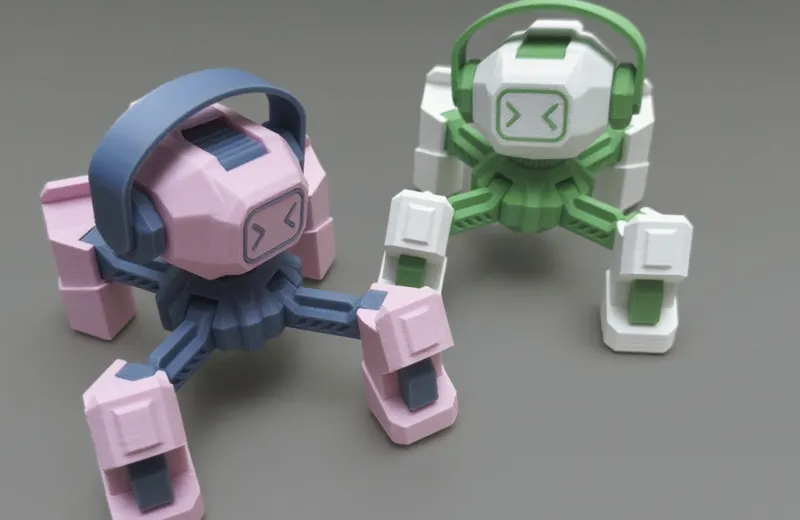

3D打印手機支架機器人手板模型是將機器人的機械感與手機支架的實用性結合的創(chuàng )意設計，既能作為電子產品配件原型驗證，又能憑借獨特造型成為桌面裝飾。3D打印的靈活性使其可實現復雜的機械結構與個性化外觀，以下從設計要點、材料選型、打印流程、后處理與功能驗證等方面詳細介紹：
一、設計要點：平衡機械美感與支撐功能
手機支架機器人需兼顧 “機器人的形態特征” 和 “穩定支撐手機” 的核心功能，設計需圍繞以下要素展開：
機器人形態設計
整體風格：可采用科幻機械風（棱角分明、暴露 “關節” 結構）、卡通Q版風（圓潤線條、夸張頭部）或極簡工業風（幾何拼接、少裝飾），根據目標場景定位風格；
核心結構：
頭部：可設計為顯示屏狀（方形 / 圓形面板，可預留凹槽用于放置小型配件）、機械頭顱狀（帶 “眼睛” 裝飾，如圓形凸起或鏤空）；
軀干：作為手機支撐的核心區域，需設計平面支撐臺（尺寸適配主流手機寬度，約 6-8cm），支撐臺可傾斜 15°-45°（方便觀看視頻），底部與軀干連接牢固；
四肢：腿部需穩定支撐整體（可設計為柱狀、機械爪狀，底部加寬增加摩擦力），手臂可裝飾性設計（如環抱手機、托舉支撐臺），關節處可做可動結構（如肘部、腰部可旋轉，增強互動性）。
功能性細節
支撐穩定性：支撐臺邊緣需設計擋邊（高度 2-3mm，防止手機滑落），若為可調節角度，需在連接處設計卡扣或螺絲固定（如腰部用 M3 螺絲連接，實現 360° 旋轉 + 多角度鎖定）；
兼容性：支撐臺可預留充電口位置（如底部開長條形孔，方便手機充電時使用），或設計可替換支撐面板（適配不同尺寸設備）；
輕量化：非承重部位（如頭部、手臂）可做鏤空設計（網格、齒輪紋），減輕重量的同時增強機械感。
二、材料選型：適配結構強度與外觀需求
手機支架需承受手機重量（約 150-250g），材料需具備足夠強度和良好的加工性，常用材料如下：
| 材料類型 | 特性與優勢 | 適用場景 | 注意事項 |
|---|---|---|---|
| PLA+（改性 PLA） | 強度優于普通 PLA（拉伸強度 30-40MPa），顏色豐富（含金屬色、啞光色），打印難度低，適合低成本原型驗證和裝飾性支架。 | 卡通風格支架、桌面展示模型 | 支撐臺與軀干連接部位需加厚（≥3mm），避免長期承重變形；耐溫性差（>60℃易軟化），不適合靠近熱源使用。 |
| ABS（丙烯腈丁二烯苯乙烯） | 韌性好、抗沖擊（摔落不易碎），承重能力強，適合帶可動關節的功能性支架（如可旋轉腰部、可折疊手臂）。 | 工業風機械支架、需要頻繁調節的場景 | 打印需加熱平臺（60-100℃）防翹邊，表面層紋明顯，需打磨后上色；易受溶劑腐蝕，避免接觸酒精等。 |
| PETG（聚對苯二甲酸乙二醇酯） | 兼具 PLA 的易打印性和 ABS 的承重能力，耐水性、耐化學性?xún)?yōu)，表面光澤度高，適合潮濕環境或需要輕度防水的場景。 | 帶充電口設計的支架、辦公桌面支架 | 支撐臺表面可直接打印防滑紋理（無需后期處理），填充率建議≥60%（保證承重）。 |
| 尼龍（SLS 燒結） | 強度高（拉伸強度 50-80MPa）、耐磨性好，無需支撐即可打印復雜結構（如內部齒輪、嵌套關節），適合高精度機械結構。 | 帶精密可動部件的高端支架 | 需專業 SLS 設備，成本較高；表面呈磨砂質感，可直接使用或噴漆上色。 |
三、打印流程：確保結構精度與承重能力
模型預處理
結構驗證：用 SolidWorks 檢查支撐臺的承重角度（確保手機放置時重心落在支架底部范圍內）、可動關節的間隙（預留 0.1-0.2mm，保證轉動順滑）；
支撐設置：針對懸空結構（如伸出的手臂、抬起的頭部）添加支撐，支撐與支撐臺、關節等關鍵部位的接觸點需最小化（減少后期處理痕跡）；可動部件建議單獨打?。ㄈ缡直?、頭部與軀干分開打印，后期組裝）。
切片參數設置
層高：支撐臺表面、關節配合面選 0.1-0.15mm（保證平整和精度）；主體結構選 0.2mm；
填充率：支撐臺、軀干、腿部等承重部件 80%-100%；頭部、裝飾性手臂等 50%-70%；
打印方向：支撐臺建議水平打?。ū砻嫫秸?，承重均勻）；腿部沿長度方向打?。▽蛹y與受力方向垂直，增強抗彎折強度）。
打印過程監控
重點觀察支撐臺與軀干的連接部位（易因層間粘結不良導致斷裂），確保噴頭出絲均勻；
可動關節打印時，降低打印速度至 30-50mm/s（保證尺寸精度，避免卡頓）。
四、后處理與功能驗證
后處理優化
支撐去除：用美工刀或尖嘴鉗去除支撐，支撐臺表面的殘留用 800 目砂紙打磨平整（避免刮花手機）；
打磨與組裝：可動關節處用 1000 目砂紙打磨（減少摩擦阻力），組裝時可涂抹少量凡士林或固體潤滑油（增強順滑度）；若為螺絲連接，需用絲錐攻絲（保證螺絲匹配）。
表面裝飾：
工業風支架：ABS/PETG 模型可噴涂金屬漆（如銀色、槍灰色），再用砂紙輕磨邊角（做舊處理，凸顯機械感）；
卡通風格支架：PLA 模型用丙烯顏料手繪圖案（如機器人面部表情、裝甲紋路），最后噴一層消光漆保護；
防滑處理：支撐臺表面可粘貼硅膠防滑墊，或用 3D 打印筆在邊緣補涂防滑紋理。
功能測試
承重測試：放置不同重量的手機（150-250g），觀察支架是否傾斜、支撐臺是否變形（持續 12 小時無明顯變形為合格）；
調節測試：反復旋轉可動關節（50-100 次），檢查是否松動、卡頓（轉動順暢且無明顯間隙擴大為合格）；
兼容性測試：測試不同尺寸手機（寬度 6-8cm）的放置穩定性，確保擋邊能有效防止滑落。
五、優勢與注意事項
核心優勢：
設計靈活：可自由調整機器人造型、支撐角度、功能細節（如添加無線充電模塊凹槽），滿足個性化需求；
快速迭代：適合測試不同結構的承重性能、用戶操作便利性，縮短產品開發周期；
小批量定制：無需開模，可根據用戶需求定制尺寸或圖案（如企業 logo、專屬圖案），適合禮品或品牌周邊。
注意事項：
承重安全：支撐臺與軀干的連接是薄弱點，設計時需通過仿真軟件測試受力（避免斷裂）；
尺寸公差：可動關節的間隙需精準（過大易松動，過小易卡頓），建議先打印測試件驗證；
用戶體驗：支撐臺邊緣需倒圓角（避免刮傷手機），高度需適配人眼視線（建議支撐臺中心高度 10-15cm，觀看舒適）。
3D打印手機支架機器人手板模型通過將機械美學與實用功能結合，既能作為產品原型驗證設計合理性，又能憑借獨特造型提升用戶體驗，是創(chuàng )意電子產品配件開發的理想方案。
