行業/分類：其他手板模型加工
加工方式: 3D打印 使用材料: 樹脂
最小精度: 0.1mm 生產周期: 2~7天
產品尺寸: 5cm*6cm*7cm
后處理: 噴油
案例介紹

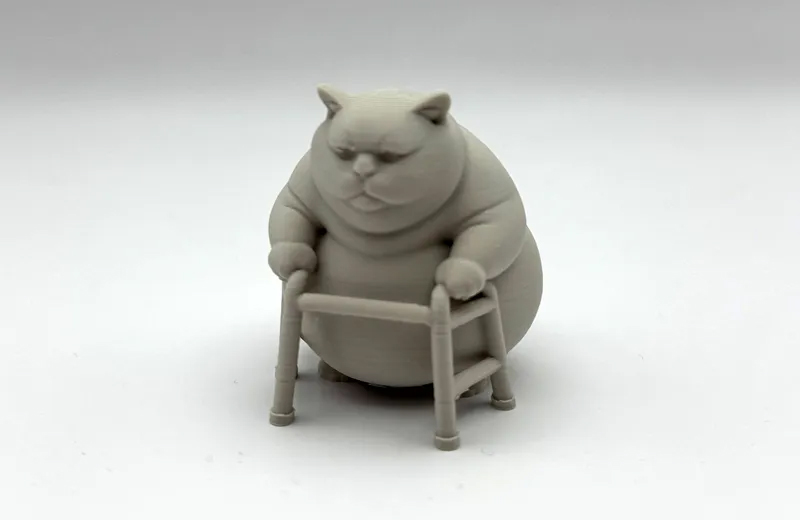

3D打印肥貓手板模型憑借其圓潤可愛的造型，成為文創(chuàng )產品、玩具原型、家居裝飾等領域的熱門選擇。3D打印技術能精準捕捉肥貓的憨態細節，如鼓起的腮幫子、圓潤的肚皮和短粗的四肢，以下從設計要點、材料選型、打印流程、后處理等方面詳細介紹：
一、設計要點：突出 “肥” 與 “萌” 的核心特征
肥貓的魅力在于 “圓潤感” 和 “慵懶態”，設計需圍繞這兩個核心打造視覺效果：
形態結構設計
整體比例：打破常規貓咪的修長感，采用 “短胖比例”—— 頭部與身體幾乎等大（頭身比 1:1.2），軀干呈橢圓形（胸圍大于身長），四肢短粗（腿長約為身體高度的 1/3），尾巴粗短（長度不超過身體的 1/2，可卷曲或貼地）。
動態捕捉：選擇慵懶姿態增強萌感，如蜷縮成球（四肢藏于身下）、趴臥（肚皮貼地，前爪向前伸展）、坐姿（后腿外擴，身體重心下沉），避免過于活躍的動作（與 “肥” 的特質沖突）。
細節刻畫重點：
面部：臉頰鼓起（呈圓弧狀突出），眼睛瞇成縫或半睜（體現慵懶），鼻子小巧（三角形或圓形），嘴巴微張或閉合成一條線（避免尖銳感）；
身體：肚皮圓潤下垂（可設計自然褶皺），背部線條平緩（無明顯凸起），臀部寬厚（與背部銜接自然）；
毛發簡化：無需刻畫細密絨毛（易增加打印難度），可用大塊弧形線條表現毛發走向（如背部、頭部的毛發向兩側自然延展）。
尺寸與功能性設計
常規尺寸：桌面擺件選 8-12cm（高度 / 長度），鑰匙扣或掛件選 3-5cm，大型裝飾模型可至 20-30cm（需考慮打印穩定性）；
功能擴展：可設計成空心結構（內部預留空間，用于收納小物件）、帶底座（避免傾倒，底座可與身體一體化打?。?、帶磁吸（在腹部嵌入磁鐵，用于吸附便簽或小零件）。
二、材料選型：適配萌系質感與打印難度
肥貓模型對材料的核心需求是表面順滑（凸顯圓潤感） 和色彩表現力（增強可愛度），常用材料如下：
| 材料類型 | 特性與優勢 | 適用場景 | 注意事項 |
|---|---|---|---|
| PLA（聚乳酸） | 顏色豐富（含粉色、奶白、淺黃等萌系色調），打印難度低，成本適中，表面經打磨后可呈現細膩質感，適合新手操作。 | 低成本原型驗證、批量文創(chuàng )模型 | 脆性略高，大型模型（>20cm）需增加壁厚（≥3mm）防斷裂；避免長期受壓（易變形）。 |
| 光敏樹脂（SLA/DLP） | 精度高（層厚 0.025-0.1mm），表面光滑無層紋，能完美還原肚皮褶皺、面部表情等細節，適合高端展示模型。 | 收藏級手板、精致玩具原型 | 脆性較高，四肢等部位需加粗（直徑≥2mm）；打印后需徹底固化（避免粘手）。 |
| PETG（聚對苯二甲酸乙二醇酯） | 兼具 PLA 的易打印性和 ABS 的韌性，耐摔性好（適合兒童玩具原型），表面光澤度高，可直接打印透明色（模擬 “果凍貓” 效果）。 | 可接觸兒童的玩具模型、耐摔擺件 | 打印時易拉絲，需優化噴頭溫度（230-240℃）和速度（50-70mm/s）。 |
| 柔性 PLA（改性） | 具備輕微彈性（邵氏硬度 90A 左右），手感柔軟，適合 “可捏握” 的肥貓模型（如解壓玩具原型）。 | 互動性手板模型、解壓玩具開發 | 填充率需≥70%（保證彈性同時不易變形）；表面不適合復雜上色（易磨損）。 |
三、打印流程：確保圓潤結構的精準成型
模型預處理
結構優化：用 Blender 或 Tinkercad 檢查模型是否有銳角（全部改為圓角，半徑≥1mm，增強安全性和圓潤感）；空心結構需開透氣孔（直徑 3-5mm，防止打印時內部氣壓過大）；
支撐設置：針對懸空結構（如抬起的爪子、卷曲的尾巴）添加支撐，支撐與模型的接觸點選在隱蔽處（如肚皮下方、尾巴根部），避免影響可視面；小型模型（<8cm）建議整體打?。p少組裝誤差）。
切片參數設置
層高：面部、肚皮褶皺等細節區域選 0.1-0.15mm；主體結構選 0.2mm（平衡精度與速度）；
填充率：小型實心模型（3-8cm）50%-70%；大型模型或空心結構 30%-50%（減輕重量）；帶功能性設計（如收納）的模型，側壁厚度≥2mm；
打印方向：建議腹部朝下或背部朝下放置（減少支撐使用），面部朝上（確保表情細節清晰）；四肢沿垂直方向打?。ū苊鈱蛹y影響圓潤感）。
打印過程監控
重點觀察肚皮、臉頰等大平面的成型（避免因填充不均導致凹陷）；
柔性材料打印時，需保證噴頭出絲穩定（避免拉絲污染表面），平臺附著力適中（防止模型翹起）。
四、后處理：強化 “肥萌” 質感與細節表現力
基礎處理
支撐去除：用剪刀或鑷子剝離支撐，殘留痕跡用 400-800 目砂紙輕磨（尤其肚皮、臉頰等光滑部位）；柔性材料模型可直接手撕支撐（減少工具損傷）。
打磨拋光：PLA 模型用 1000-1500 目砂紙進一步打磨，重點處理層紋明顯的背部和側面，最后用麂皮布擦拭（呈現柔和啞光）；樹脂模型可省略打磨（表面已足夠光滑）。
上色技巧
底色：選擇柔和的馬卡龍色（如淺灰、奶黃、粉白），用啞光漆薄噴 2-3 層（避免厚重感）；若做 “漸變色肥貓”，可在背部到肚皮做顏色過渡（如背部深灰、肚皮淺灰）。
細節點睛：
面部：眼睛用黑色 + 白色高光（瞳孔可畫成圓形或橢圓形，增加無辜感），鼻子涂粉色或肉色，嘴角加淺粉色（模擬微笑）；
身體：在肚皮褶皺處掃極淡的陰影（用同色系深色），四肢關節處加少量陰影（增強立體感）；
裝飾元素：可手繪項圈（紅色、藍色絲帶）、小鈴鐺（黃色 + 黑色條紋），或貼卡通貼紙（如小魚、愛心）。
保護層：噴一層消光清漆（防止掉色，保持柔和質感），若為兒童玩具，需確保漆層完全干燥（避免脫落誤食）。
功能強化
若設計為收納盒，可在開口處加裝硅膠密封圈（增強密封性）；
作為擺件，底部可粘貼防滑硅膠墊（避免滑動），或嵌入小塊磁鐵（方便吸附在冰箱等表面）。
五、優勢與注意事項
核心優勢：
造型自由度高：可自定義肥貓的姿態（如抱魚、揣手手）、尺寸和細節（如加腮紅、戴帽子），滿足個性化需求；
快速迭代：適合測試不同 “肥胖度”“表情” 的市場接受度，縮短文創(chuàng )產品開發周期；
成本可控：小批量手板（1-20 個）無需開模，3D 打印成本遠低于傳統注塑。
注意事項：
結構穩定性：肥貓的 “大肚子” 需保證重心穩定（重心落在底座中心 ±5mm 范圍內），避免站立時傾倒；
安全性：若面向兒童，需避免細小部件（如鈴鐺、項圈裝飾），所有邊緣必須圓角處理（半徑≥1mm）；
材料環保：優先選擇 PLA、食品級 PETG 等無毒材料，尤其用于兒童接觸場景。
3D 打印肥貓手板模型通過精準還原 “圓潤憨萌” 的核心特質，既能滿足原型驗證的功能性，又能憑借可愛造型成為極具吸引力的文創(chuàng )產品，是創(chuàng )意設計與技術結合的典型案例。
