行業/分類：其他手板模型加工
加工方式: 3D打印 使用材料: 樹脂
最小精度: 0.1mm 生產周期: 2~7天
產品尺寸: 10cm*4cm*5cm
后處理: 噴油
案例介紹

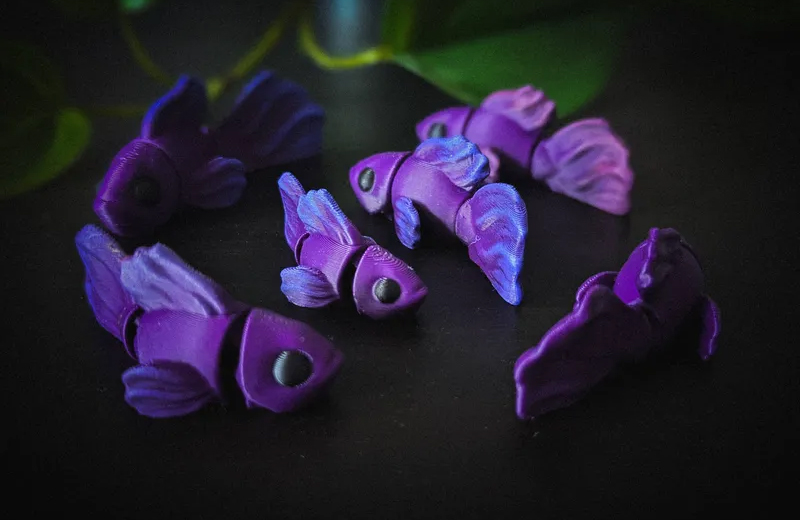

3D打印斗魚手板模型憑借其能精準還原魚類流線型體態和絢麗鰭尾的優勢，成為水族周邊設計、教學展示、工藝品開發等領域的熱門選擇。斗魚（如泰國斗魚）以飄逸的尾鰭、鮮艷的體色和獨特的 “戰斗” 姿態為特點，3D打印可完美捕捉這些細節，以下從設計要點、材料選型、打印流程、細節處理等方面展開介紹：
一、設計要點：還原斗魚生物特征與動態美感
斗魚的核心魅力在于其舒展的鰭尾和靈動的姿態，設計需兼顧生物準確性與視覺表現力：
形態結構精準化
主體輪廓：參考斗魚紡錘形身體（頭部略尖、軀干寬厚、尾部漸窄），比例把控為 “頭：軀干：尾 = 1:2:3”，背鰭起點靠近頭部，臀鰭沿腹部延伸至尾柄，尾鰭呈扇形、半月形或針形（根據品種選擇，如半月斗魚的尾鰭展開度達 180°）。
動態捕捉：選擇靜態棲息（鰭尾自然下垂）或動態瞬間（如尾鰭擺動、胸鰭展開），動態模型需注意重心平衡（可在底部設計隱蔽支撐點，如模擬水草或巖石的底座）。
細節刻畫：
鱗片：采用細小的圓形或菱形凸起（直徑 0.3-0.5mm），背部鱗片排列緊密，腹部漸疏，避免過于密集導致打印困難；
鰭條：鰭膜邊緣設計細微波浪紋（模擬自然褶皺），鰭條用纖細線條表現（直徑 0.2-0.3mm，需確保打印時不易斷裂）；
頭部特征：突出圓眼（半球形凸起）、口部微張（展現攻擊性），鰓蓋邊緣加細小鋸齒紋。
尺寸與功能性設計
常規比例：桌面展示模型選 1:2 或 1:3（長度 5-10cm），教學模型可選 1:1（還原真實大小，約 8-15cm）；
底座設計：為避免模型傾倒，可一體打印透明底座（模擬水體）或仿真水草底座，底座與魚身連接處做隱藏處理（如通過腹鰭或尾鰭底部銜接）。
二、材料選型：適配細節精度與展示需求
斗魚模型對材料的核心要求是表面光滑度（還原鱗片和鰭尾的細膩感） 和色彩表現力，常用材料如下：
| 材料類型 | 特性與優勢 | 適用場景 | 注意事項 |
|---|---|---|---|
| 光敏樹脂（SLA/DLP） | 精度極高（層厚 0.025-0.1mm），表面光滑無層紋，能完美還原鰭條、鱗片的細微結構，可直接打印彩色樹脂或后期高精度上色。 | 高細節展示模型、收藏級手板 | 脆性較高，鰭條等纖細部位易斷裂，需避免碰撞；打印后需酒精清洗并紫外固化。 |
| 透明樹脂 | 透光性好（模擬水中光影效果），適合表現 “半透明鰭膜”，可通過內部染色實現漸變色。 | 水族箱裝飾模型、光影藝術展示 | 打印時需確保無氣泡（影響透光性），后期可噴增透劑提升透明度。 |
| PLA（改性，高光澤） | 顏色豐富（含金屬色、珠光色），打印難度低，成本適中，適合批量制作展示模型。 | 文創(chuàng )禮品、低成本教學模型 | 表面層紋較明顯，需后期打磨；纖細鰭條建議加粗至 0.4mm 以上防斷裂。 |
| 尼龍（SLS） | 強度高、無需支撐（適合復雜鰭尾結構），表面呈啞光質感，可后期噴漆上色。 | 大型模型（>15cm）、需要一定抗摔性的場景 | 細節精度略低于樹脂，鱗片和鰭條的細微紋理可能模糊。 |
三、打印流程：確保精細結構的成功成型
模型預處理
結構優化：用 ZBrush 或 Meshmixer 檢查纖細部位（鰭條、鰭尖）的壁厚，低于 0.2mm 的部分適當加粗；對懸空的鰭尾（如半月尾的上緣）添加可溶支撐（樹脂模型用 PVA 支撐，PLA 用 HIPS 支撐）；
擺放角度：魚身沿長度方向水平放置（減少支撐使用），鰭尾朝上（避免打印時受壓變形），頭部略微抬起（增強動態感）。
切片參數設置
層高：鰭尾和鱗片細節選 0.05-0.1mm，主體軀干選 0.1-0.15mm；
曝光時間（樹脂打?。和该鳂?shù)脂需延長曝光 10%-20%（確保固化充分），彩色樹脂按推薦參數設置；
填充率：纖細部位（鰭條）100% 實心填充，主體軀干 50%-70%（減輕重量）；
打印速度：樹脂打印 50-80mm/h（保證細節），PLA 40-60mm/s（避免拉絲影響鰭膜邊緣）。
打印過程監控
樹脂打印時，實時觀察鰭條的成型狀態（若出現歪斜，及時暫停調整曝光參數）；
PLA 打印纖細結構時，降低噴頭溫度 5-10℃（減少材料流動導致的變形）。
四、后處理：強化生物質感與視覺效果
基礎處理
支撐去除：樹脂模型用鑷子小心剝離支撐，鰭條根部的殘留用手術刀輕刮（避免損傷鰭膜）；可溶支撐需完全溶解（PVA 用溫水浸泡，HIPS 用檸檬烯溶劑），確保無殘留；
打磨拋光：PLA 模型用 800 目→1500 目→2000 目砂紙逐級打磨，重點處理魚身側面（去除層紋），最后用拋光膏（如牙膏）手工拋光至光亮；樹脂模型可省略打磨（表面已足夠光滑）。
上色技巧
底漆：樹脂模型用專用樹脂底漆（增強顏料附著力），PLA 用灰色水補土；
體色主調：根據斗魚品種上色（如紅色系、藍色系、綠色系），用噴槍薄噴 2-3 層（避免覆蓋鱗片紋理），腹部顏色略淺（模擬自然光影）；
細節點睛：
鰭膜：用透明顏料（如熒光紅、藍）漸變上色（邊緣淺、根部深），模擬半透明質感；
鱗片：用干刷法在鱗片邊緣掃金色 / 銀色（增強立體感）；
眼睛：黑色打底，白色點高光，瞳孔處加細小反光點；
保護層：噴一層消光漆（減少反光，貼近生物質感），透明鰭膜處可局部噴光油（保留光澤）。
場景營造
底座裝飾：透明底座可粘貼藍色漸變貼紙（模擬水體），或注入環氧樹脂（固化后模擬水的清澈感）；
環境搭配：搭配 3D 打印的水草、小石子模型，或放入小型玻璃缸（加水后增強真實感）。
五、優勢與注意事項
核心優勢：
細節還原度高：相比手工雕刻，3D打印能精準復現鰭條的纖細、鱗片的排列等微觀結構；
設計靈活：可調整姿態、尺寸，甚至融合藝術化元素（如漸變體色、夸張尾鰭）；
快速驗證：適合斗魚周邊產品（如玩具、飾品）的設計原型測試，縮短開發周期。
注意事項：
結構強度：鰭條、尾尖等部位是薄弱點，設計時需確保直徑≥0.2mm（樹脂）或 0.4mm（PLA）；
材料兼容性：樹脂模型避免接觸酒精（可能溶解表面），PLA 模型避免高溫環境（防止變形）；
上色安全：若作為兒童玩具，選用無毒水性顏料（如丙烯），確保顏料完全干燥后使用。
3D 打印斗魚手板模型通過精準的細節還原和生動的色彩表現，既能滿足設計驗證需求，又能成為極具觀賞性的工藝品，是生物模型制作、文創(chuàng )開發的理想選擇。
