行業/分類：其他手板模型加工
加工方式: 3D打印 使用材料: 樹脂
最小精度: 0.1mm 生產周期: 2~7天
產品尺寸: 5cm*3cm*3cm
后處理: 噴油
案例介紹

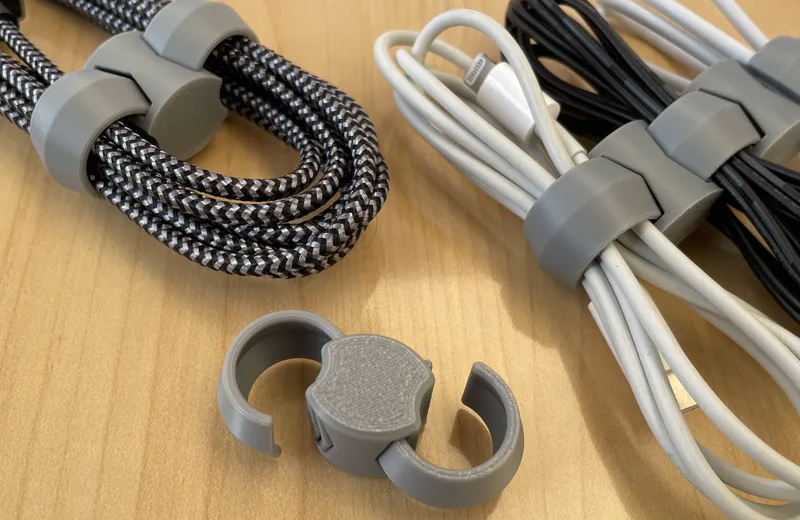

3D打印電纜夾手板模型是快速驗證電纜夾設計合理性、測試其夾持性能的高效方式，尤其適合定制化、小批量的原型開發。電纜夾作為固定電纜、避免晃動或磨損的關鍵部件，對結構強度、夾持精度和安裝適配性要求較高，以下從設計要點、材料選型、打印流程、性能驗證等方面詳細介紹：
一、設計要點：兼顧夾持功能與結構穩定性
電纜夾的核心功能是 “穩固夾持電纜” 并 “適配安裝場景”，設計需圍繞以下關鍵要素展開：
基礎結構參數
夾持口徑：根據電纜直徑設計（如 6mm、10mm、15mm 等），需預留 0.5-1mm 間隙（避免過緊壓傷電纜或過松脫落），可設計成可調式（如帶鋸齒的活動夾臂，通過螺絲調節松緊）；
夾臂強度：夾臂厚度建議 2-3mm（根據材料強度調整），根部做圓角過渡（半徑 1-2mm），增強抗彎折能力（防止長期使用斷裂）；
安裝結構：根據安裝場景設計固定方式，如帶螺絲孔（直徑 3-5mm，適配標準螺絲）、卡扣式（用于導軌或面板卡接）、粘貼式（預留雙面膠凹槽）等。
細節優化
防滑設計：夾臂內側添加鋸齒紋或橡膠狀凸點（高度 0.3-0.5mm），增大與電纜的摩擦力，防止滑動；
輕量化結構：非承重部位可設計鏤空（如網格狀、條形孔），減輕重量的同時節省材料（尤其適用于航空、汽車等對重量敏感的場景）；
兼容性：若需夾持多規格電纜，可設計模塊化結構（如不同口徑的夾頭可替換，主體通用）。
二、材料選型：適配強度與環境需求
電纜夾需承受一定夾持力（避免變形），且可能接觸油污、高低溫等環境，材料選擇需兼顧機械性能與耐候性：
| 材料類型 | 特性與優勢 | 適用場景 | 注意事項 |
|---|---|---|---|
| ABS（丙烯腈丁二烯苯乙烯） | 強度高（拉伸強度 20-40MPa）、韌性好，耐沖擊（適合頻繁安裝拆卸的場景），耐溫 – 40~100℃，對油污有一定耐受性。 | 工業設備電纜夾、汽車發動機艙內電纜固定 | 打印需加熱平臺（60-100℃）防翹邊，表面需打磨去除層紋（避免積灰）。 |
| PETG（聚對苯二甲酸乙二醇酯） | 強度接近 ABS，耐水性、耐化學性更優（可接觸輕度溶劑），打印難度低于 ABS，表面光滑，適合潮濕環境。 | 戶外電纜固定（如路燈、充電樁）、潮濕車間 | 夾持部位若長期受力，建議填充率≥70%（避免蠕變變形）。 |
| PA（尼龍，SLS 燒結） | 強度高（拉伸強度 50-80MPa）、耐磨性好，耐高低溫（-40~150℃），適合高負載或高溫環境（如發動機附近電纜）。 | 重型機械電纜夾、高溫管道旁電纜固定 | 需專業 SLS 設備，成本較高；表面呈磨砂質感，精度略低于 FDM。 |
| PLA+（改性 PLA） | 成本低、易打印，強度優于普通 PLA（拉伸強度 30-40MPa），適合常溫、低負載場景（如辦公設備、家用電纜）。 | 桌面設備電纜整理、臨時固定手板驗證 | 耐溫性差（>60℃易變形），不適合長期受力或高溫環境。 |
三、打印流程：確保結構精度與強度
模型預處理
結構驗證：用 SolidWorks 或 AutoCAD 檢查夾臂開合角度（建議最大張開角度≥45°，確保電纜易放入）、螺絲孔與安裝位的同心度（誤差≤0.1mm，避免安裝卡頓）；
支撐設置：若有懸空結構（如卡扣的勾部、螺絲孔的凸起邊緣），添加支撐（優先選 “接觸式支撐”，減少對夾持面的影響）；夾臂內側（防滑紋區域）避免支撐接觸（防止殘留痕跡影響防滑效果）。
切片參數設置
層高：精度要求高的部位（如螺絲孔、卡扣配合面）選 0.1-0.15mm；主體結構選 0.2mm；
填充率：承重部件（夾臂根部、固定座）填充率 80%-100%；非承重部位 50%-70%；
打印方向：夾臂建議沿長度方向打?。▽蛹y與受力方向垂直，增強抗彎折強度）；固定座沿安裝面水平打?。ù_保與安裝面貼合緊密）。
打印過程監控
重點觀察夾臂與固定座的連接部位（易因層間粘結不良斷裂），確保噴頭出絲均勻；
螺絲孔打印時，可降低打印速度至 30-50mm/s（保證孔徑精度，避免后期攻絲困難）。
四、后處理與性能驗證
后處理優化
支撐去除：用美工刀或尖嘴鉗去除支撐，螺絲孔內的殘留支撐用鉆頭（比孔徑小 0.1mm）輕輕清理；
打磨與裝配：夾臂開合處用 800-1200 目砂紙打磨（確保轉動順滑），若為可調式電纜夾，裝配螺絲時涂抹少量潤滑脂（減少磨損）；
強度強化：對 PLA + 或 ABS 模型，可進行 “退火處理”（ABS 在 80℃烘箱中加熱 1-2 小時，緩解內應力，提升抗變形能力）。
性能測試
夾持力測試：用拉力計測試電纜夾對目標直徑電纜的夾持力（建議≥5N，防止電纜在振動環境中脫落）；
耐疲勞測試：反復開合夾臂 500-1000 次，檢查是否出現裂紋、夾臂松動（變形量≤0.5mm 為合格）；
安裝適配性：將模型安裝到實際設備的安裝位，測試是否貼合、螺絲是否易擰緊（無卡頓或歪斜）。
五、優勢與注意事項
核心優勢：
快速迭代：設計修改后幾小時內即可打印新模型，適合測試不同夾持口徑、結構的性能差異；
定制靈活：可根據特殊電纜尺寸（如非圓形電纜）或安裝空間（如狹小角落）定制形狀，傳統加工難以實現；
成本可控：小批量手板（1-10 個）成本遠低于開模，適合前期驗證。
注意事項：
材料 anisotropy（各向異性）：FDM 打印的模型層間強度低于層內，避免夾臂受力方向與層紋平行（易分層斷裂）；
尺寸公差：打印時需預留公差（如卡扣配合間隙 0.1-0.2mm），避免因材料收縮導致過緊；
環境適配：戶外使用的電纜夾需選擇耐紫外線的材料（如添加抗 UV 劑的 PETG），或后期噴涂防紫外線涂層。
3D 打印電纜夾手板模型能高效驗證設計的合理性，通過材料選擇與參數優化，可滿足不同場景下的強度與精度需求，是工業配件原型開發的理想方案。
