行業/分類：其他手板模型加工
加工方式: 3D打印 使用材料: 樹脂
最小精度: 0.1mm 生產周期: 2~7天
產品尺寸: 8cm*6cm*10cm
后處理: 噴油
案例介紹

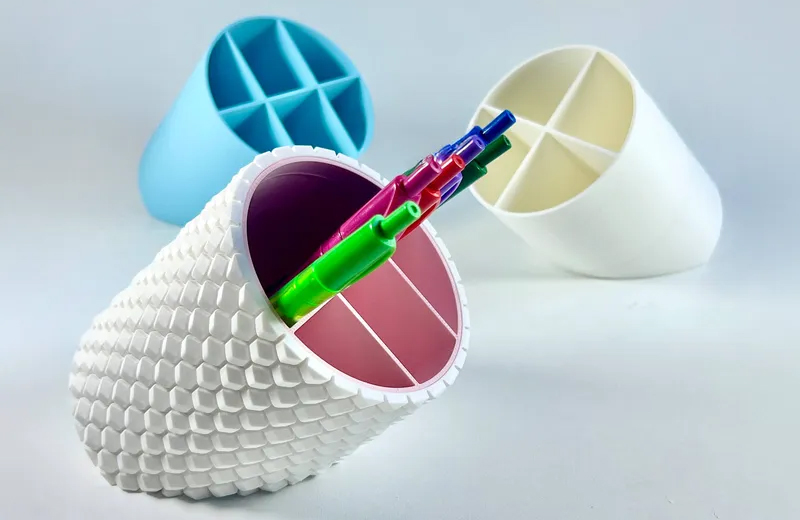

3D打印筆筒手板模型是將創(chuàng )意設計快速轉化為實體樣品的高效方式，既適合產品原型驗證，也可直接作為個性化定制筆筒使用。相比傳統加工，3D打印能靈活實現復雜結構與個性化設計，以下從設計要點、材料選型、打印流程、后處理及應用場景展開介紹：
一、設計要點：兼顧功能性與美觀性
筆筒作為日常用品，設計需平衡結構穩定、使用便捷與視覺效果，核心要點包括：
基礎結構設計
主體形態：常見圓柱、方柱、異形（如多邊形、卡通造型），需保證開口直徑（一般 8-15cm，適配多數筆類）與高度（10-15cm，避免筆傾倒）合理；
穩定性：底部建議設計防滑結構（如增加 0.5-1cm 厚度的底座、邊緣微凸），或在底部打印紋理（如網格、圓點）增強摩擦力；
功能性擴展：可添加分隔層（內部用豎板分成 2-3 個區域，方便分類放筆、剪刀、便簽等）、側部插槽（放便簽紙或手機）、懸掛孔（便于壁掛）等。
個性化與裝飾性設計
表面紋理：通過建模軟件（如 Tinkercad、Blender）添加浮雕圖案（字母、卡通形象、幾何紋理）、鏤空花紋（減輕重量，增加美觀度）；
模塊化設計：將筆筒分為可拆卸的上蓋、主體、底座，方便后期更換部件（如換不同圖案的上蓋）；
人機適配：開口邊緣做圓角處理（半徑 0.5-1mm），避免尖銳邊緣劃傷手或筆。
二、材料選型：適配功能與成本需求
筆筒對材料的核心需求是一定強度（抗摔、不易變形）和易加工性，常用材料及適配場景如下：
| 材料類型 | 特性與優勢 | 適用場景 | 注意事項 |
|---|---|---|---|
| PLA（聚乳酸） | 成本低（約 100-200 元 /kg）、顏色豐富（透明、純色、漸變色可選），打印難度低，表面光滑，適合新手操作。 | 日常使用筆筒、低成本原型驗證、裝飾性筆筒 | 強度中等，長期受壓或高溫（>60℃）易變形，避免摔落（脆化后可能開裂）。 |
| ABS（丙烯腈丁二烯苯乙烯） | 韌性好、抗沖擊（摔落不易碎），耐溫性?xún)?yōu)于 PLA（-40~100℃），適合頻繁使用的場景。 | 辦公用耐用筆筒、帶復雜結構（如分隔層）的功能性模型 | 打印時需加熱平臺（60-100℃）防翹邊，表面需打磨去除層紋，否則易積灰。 |
| PETG（聚對苯二甲酸乙二醇酯） | 兼具 PLA 的易打印性和 ABS 的韌性，耐水性好（可水洗），表面光澤度高，適合帶鏤空或薄壁結構的設計。 | 帶裝飾性鏤空的筆筒、需要輕度防水的場景（如放水彩筆） | 打印速度不宜過快（建議 50-70mm/s），否則易拉絲影響表面。 |
| 木質 PLA（復合材料） | 含木質纖維，表面呈天然木紋質感，無需上色即可體現自然風格，適合簡約、復古設計。 | 家居裝飾性筆筒、文創(chuàng )禮品原型 | 打磨時會(huì )產生木粉，需注意防塵；強度略低于純 PLA，避免承重過大。 |
三、打印流程：高效實現設計方案
模型預處理
模型修復：用Meshmixer或Cura的 “修復模型” 功能檢查并修復破面、非封閉結構（確保模型無漏洞，避免打印時漏料）；
支撐設置：若設計有懸空結構（如側部插槽、底部鏤空），需添加支撐（建議選擇 “樹狀支撐”，減少與模型的接觸面積，方便去除）；若為實心或簡單圓柱，可無需支撐。
切片參數設置
層高：追求表面光滑選 0.1-0.2mm（兼顧精度與速度）；快速打印可選 0.2-0.3mm；
填充率：若為純筆筒（無復雜結構），填充率 30%-50% 即可（節省材料且輕便）；若帶分隔層或承重部件（如底座），填充率可提高至 60%-80%；
打印速度：PLA 建議 60-80mm/s，ABS/PETG 建議 50-70mm/s（減少拉絲和翹邊）。
打印過程監控
重點觀察前5層是否貼合平臺（避免翹邊導致后期打印偏移）；
若有鏤空或薄壁結構（厚度 < 2mm），可降低打印速度至30-50mm/s，防止材料堆積不均。
四、后處理：提升實用性與質感
基礎處理
去除支撐：用剪刀或美工刀剝離支撐，殘留痕跡用 400-800 目砂紙輕磨（尤其開口邊緣和內壁，避免毛刺劃傷）；
打磨光滑：若追求細膩表面，用 1000-1200 目砂紙進一步打磨，PLA 材質可通過 “蒸汽拋光”（用熱水蒸汽熏表面）減少層紋。
個性化裝飾
上色：PLA/PETG 適合水性漆或丙烯顏料（避免溶劑型漆腐蝕表面），ABS 可使用模型漆；可噴單色、漸變，或用膠帶貼出圖案做分色；
貼紙 / 燙金：在光滑表面粘貼定制貼紙（如 logo、圖案），或用燙金工藝處理浮雕文字，提升質感；
功能強化：內壁可貼防滑硅膠條（防止筆滑動），底部粘硅膠墊（增強穩定性）。
五、優勢與注意事項
核心優勢：
快速驗證設計：從3D模型到實體僅需幾小時，可快速測試結構合理性（如分隔層是否實用、高度是否合適）；
個性化定制：支持按需設計圖案、尺寸（如適配特定筆類的口徑），適合文創(chuàng )禮品、企業定制（印logo）；
低成本小批量：無需開模，1-10 個樣品成本遠低于傳統注塑。
注意事項：
結構避免過?。罕诤窠ㄗh≥1.5mm（尤其PLA材質），否則易斷裂；
預留容錯空間：若設計帶蓋子，蓋子內徑需比主體外徑大0.2-0.5mm，避免過緊無法開合；
材料兼容性：裝油性筆（如馬克筆）時，建議選 ABS/PETG（耐溶劑性?xún)?yōu)于 PLA），避免油墨腐蝕表面。
3D打印筆筒手板模型既能滿足功能性需求，又能靈活實現創(chuàng )意設計，是產品原型開發、個性化定制的理想選擇，尤其適合小批量生產或快速驗證設計方案。
