案例介紹
一、前期準備與需求分析
明確功能定位

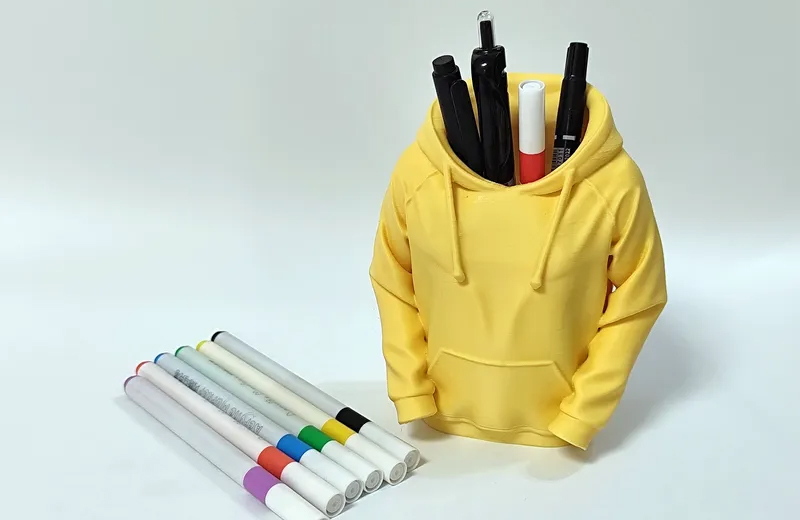

核心用途為桌面收納工具，需兼顧實用性與裝飾性。
造型需模擬衣物特征，如褶皺、領口、袖口等細節，可選擇襯衫、外套或連衣裙等樣式。
根據常見筆具長度規劃內部空間，建議高度不低于15cm，直徑8-12cm，外部輪廓適當放大以體現服裝立體感。
素材收集
拍攝實物服裝照片作為參考，重點關注布料垂墜感、縫合線走向及自然褶皺分布。
研究現有類似創(chuàng )意作品，提取可復現的設計元素，如紐扣孔、標簽繡標等。
二、三維建模階段
方案A：零基礎友好路徑
基礎幾何體搭建
使用Rhino或Fusion 360等工業設計軟件，以圓柱體為筆筒主體框架。
通過布爾運算切割出領口、袖口開口，保留底部封閉結構。
添加衣領翻折面片、口袋輪廓等標志性細節。
曲面優化技巧
采用NURBS曲面構建衣擺波浪邊緣，控制頂點密度實現平滑過渡。
對肩部、肘部等受力區域進行加厚處理，增強結構穩定性。
所有銳角均需倒圓角（半徑≥2mm），防止打印失敗并提升觸感。
方案B：高級仿真路線
參數化建模
導入服裝CAD版型圖紙，利用Grasshopper插件將二維裁片映射至三維曲面。
精確還原針織面料的經緯交錯效果，通過陣列特征生成羅紋紋理。
動態模擬驗證
運行有限元分析（FEA）測試承重能力，重點檢查掛鉤懸掛時的應力集中區。
根據模擬結果迭代修改加強筋布局，確保能承載500g以上文具重量。
三、3D打印實施環節
設備與材料選擇
| 指標 | 推薦配置 | 備選方案 |
|---|---|---|
| 打印機類型 | FDM（熔融沉積） | SLA樹脂機 |
| 噴頭數量 | 單噴頭 | 多色混色系統 |
| 層高設置 | 0.1-0.15mm | 精細模式≤0.1mm |
| 填充率 | 外圍30%+內部蜂窩填充 | 輕質化鏤空設計 |
| 耗材選擇 | PETG（韌性好） | TPU柔性材料 |
| 支撐類型 | 樹狀可溶性支撐 | 手動拆除式支撐 |
關鍵打印策略
分件打印原則
將復雜服飾分解為：主體+裝飾配件（紐扣/徽章）+功能性組件（筆槽隔板）。
優先打印大體積部件，小零件采用批量排版提高效率。
特殊效果實現
漸變色彩方案：每10層更換絲材顏色，營造光影變化效果。
表面蝕刻工藝：在STL文件中預設凹槽路徑，打印后形成仿刺繡暗紋。
支撐結構優化
在衣領內側增加臨時平臺，避免支撐直接附著于重要表面。
ABS材料需延長冷卻時間至45秒/層，防止翹曲變形。
四、后處理精修工序
物理修整
使用精密剪鉗去除支撐殘留，按順序用240#→400#→800#砂紙打磨。
超聲波清洗去除粉末雜質，酒精擦拭消除油脂印記。
表面強化處理
丙烯顏料手工描邊加深縫線痕跡，噴涂啞光清漆保護涂層。
局部熱壓定型：針對棉質仿真區域，用烙鐵輕壓產生仿縮水效果。
裝配調試
在衣襟交接處嵌入釹鐵硼磁鐵，實現無縫閉合。
筆槽內壁粘貼EVA泡沫墊片，既保護筆身又降低噪音。
五、質量檢測標準
| 檢測項目 | 合格標準 | 缺陷示例 |
|---|---|---|
| 尺寸精度 | ±0.5mm以?xún)?/td> | 筆插入松動/卡滯 |
| 外觀完整性 | 無可見層紋、氣泡 | 表面凹凸不平 |
| 結構強度 | 承受1kg垂直壓力無永久變形 | 提拉時斷裂/過度形變 |
| 環保認證 | RoHS有害物質檢測達標 | 異味刺鼻/掉色污染桌面 |
六、常見問題解決方案
翹邊問題
首層床溫加熱至70℃，涂抹PVP固體膠輔助粘附。
細節丟失
切換至0.4mm細噴嘴，降低打印速度至40mm/s。
色差控制
同一批次采購足量耗材，不同顏色間設置5mm隔離帶。
七、創(chuàng )新升級方向
智能化擴展
集成無線充電模塊于袖口位置，適配帶充電功能的觸控筆。
添加LED燈帶沿衣?走線，營造夜間氛圍照明。
可持續設計
開發模塊化快拆結構，損壞部件可單獨更換。
采用竹纖維復合耗材，降低塑料用量30%。
