行業/分類：其他手板模型加工
加工方式: 3D打印 使用材料: 樹脂
最小精度: 0.1mm 生產周期: 2~7天
產品尺寸: 4cm*3cm*7cm
后處理: 噴油
案例介紹

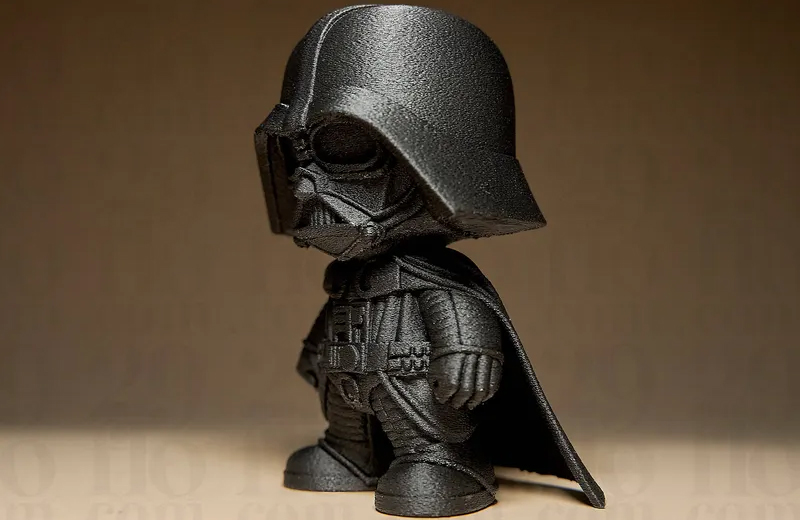

3D打印星球大戰人偶手板模型是一個結合創(chuàng )意設計、精密建模與后期處理的完整流程，適合用于收藏、展示或小批量生產原型。以下是詳細的步驟指南：
一、前期準備
確定目標角色與風格
選擇經典角色（如達斯·維達、尤達大師）或自定義原創(chuàng )人物；明確風格偏向電影還原度還是藝術化改編。
提示：參考官方設定集確保細節準確性，例如盔甲分布、服裝褶皺等特征。
收集三視圖素材
從多角度拍攝現有玩具/概念圖作為基準，標注關鍵尺寸（身高比例、關節位置）。若自制設計，可用Blender繪制草稿并導入ZBrush雕琢動態勢姿。
二、數字建模階段（核心環節）
軟件工具組合方案
| 功能需求 | 推薦軟件 | 優勢說明 |
|---|---|---|
| 基礎形體搭建 | Tinkercad/Fusion 360 | 參數化設計便于修改基礎結構 |
| 細節雕刻 | ZBrush | 黏土模式模擬真實雕塑手感 |
| 拓撲優化 | Maya+TopoGun | 確保低多邊形下流暢動畫過渡 |
| 拆件規劃 | Netfabb | 智能識別支撐點與自動分件 |
分層建模技巧
模塊化組裝思維：將身體分解為頭部/軀干/四肢獨立部件，預留0.3mm插銷孔位；
壁厚控制：實體打印部位保持≥2mm厚度防止變形，鏤空區域添加加強筋結構；
紋理預處理：在模型表面預置凹槽線，替代后期手繪省力又精準。
行業秘密：使用Cura切片時的“螺旋化填充”選項可使內部結構更堅固，尤其適合武器配件承重部分。
三、3D打印實施要點
設備選型策略
| 打印技術 | FDM | SLA | SLS |
|---|---|---|---|
| 適用場景 | 大尺寸粗坯框架 | 高精度細節層 | 全彩砂巖質感復刻 |
| 材料匹配 | PETG耐沖擊性佳 | 樹脂高分辨率 | 尼龍彈性粉末 |
| 典型層厚設置 | 0.2mm | 0.05mm超薄層 | 0.1mm粉末燒結層 |
懸空結構解決方案
? 超過45°仰角必須添加支撐：樹狀支撐比線性更易拆除且減少表面損傷；
? 尖銳邊緣改用可溶性蠟質支撐材料，溫水浸泡即可脫落無殘留。
多色打印進階玩法
暫停打印換料法實現漸變效果（需同品牌兼容耗材）；Palette系列多噴頭打印機可直接混色過渡。重點部位如光劍刃建議單獨打印后粘接，避免色差斷層。
四、后處理精修工藝
去支撐不傷模型攻略
? 鉗剪初步去除大塊支撐→砂紙打磨（800目→2000目逐級拋光）→牙膏配合軟布做鏡面處理；
? 深孔內部可用牙簽包裹砂紙伸入打磨，確保無毛刺刮手。
上色方案對比表
| 效果類型 | 操作流程 | 耐用性評級 | 成本指數 |
|---|---|---|---|
| 素雅單色漆 | 底漆→面漆×3遍→啞光保護層 | ★★★★☆ | ￥￥ |
| 金屬蝕刻感 | 銀粉打底+透亮藍漸變熏染 | ★★★☆☆ | ￥￥￥ |
| 舊化做舊效果 | 茶漬浸泡+丙烯酸裂紋膏點蘸 | ★★☆☆☆ | ￥ |
| UV熒光涂裝 | 夜光顏料混合清漆噴涂 | ★★★★★ | ￥￥￥￥ |
注意：樹脂模型需先涂洗潔精去除脫模劑，否則油漆附著力下降60%以上！
零件組裝黑科技
? 磁吸連接：在關節處鑲嵌N52強力磁鐵，實現可動又不外露接縫；
? 隱形膠合：瞬間膠摻入爽身粉調成膏狀填補縫隙，固化后砂平如同一體成型。
五、常見問題應對手冊
| 故障現象 | 根本原因 | 根治措施 |
|---|---|---|
| 層間剝離開裂 | 床溫過低導致首層收縮過大 | 加熱床恒溫至ABS材料的玻璃化溫度附近 |
| 拐角出現階梯紋 | 默認圓角路徑失效 | Cura開啟”Seam Corners”銳化轉角設置 |
| 細小特征丟失 | 噴嘴補償不足 | 啟用動態流量控制并降低打印速度至30% |
| 跨橋結構下垂變形 | 冷卻速率過快產生應力集中 | 前風扇延遲啟動時間延長至第5層之后開啟 |
六、終極優化方向
想要達到影視級效果？嘗試這些專業手法：
動態勢能測試：用Arduino驅動微型伺服電機植入頸部，實現緩慢轉頭動作；
光影交互升級：LED燈帶嵌入底座觸發聲控變色系統；
材質混搭實驗：TPU柔性材料制作披風，搭配鎳鍍鈦合金護甲片增強視覺反差。
通過這套系統化流程，即使是新手也能逐步打造出專業級的星戰人偶手辦。關鍵在于分階段驗證每個環節——先打印測試件校準尺寸，再小批量制作修正缺陷，最后進行藝術級表面處理?，F在就開始你的絕地武士創(chuàng )作之旅吧！
