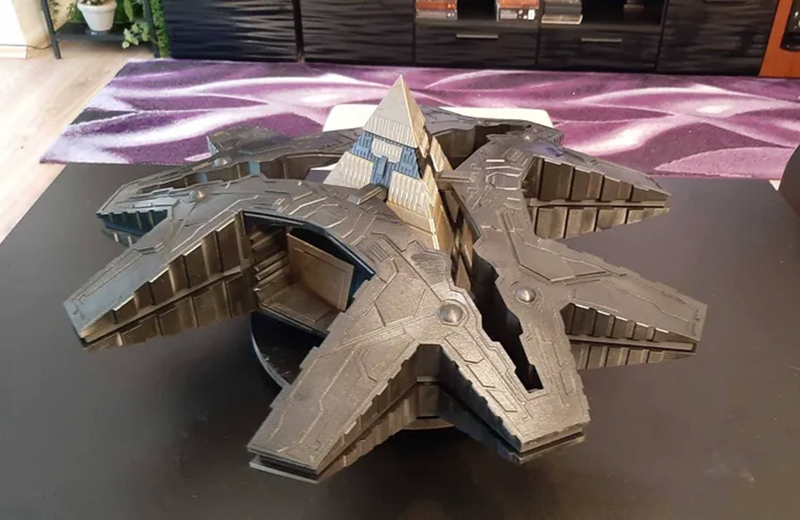

行業/分類：其他手板模型加工
加工方式: 3D打印 使用材料: 樹脂
最小精度: 0.1mm 生產周期: 2~7天
產品尺寸: 25cm*25cm*20cm
后處理: 噴油
案例介紹
一、前期規劃階段
概念設計
確定整體風格方向，可參考科幻影視作品中的異星建筑特征，如不規則幾何體組合、流線型/塊面化造型、能量核心裝置等。建議繪制多視角草圖標注大致尺寸比例。
功能模塊劃分
將模型分解為主塔樓、防御工事、能源供應站等獨立組件，便于分件打印和后續組裝。注意預留接插接口的定位凹槽或凸榫結構。
細節預設
規劃表面紋理（蝕刻電路圖案/生物組織脈絡(luò )）、可動部件（旋轉炮臺、升降護盾）、燈光嵌入位置等特殊效果需求。
二、三維建模實施
軟件選擇
根據復雜度選用合適工具：基礎款可用Tinkercad入門；中階項目推薦Fusion 360進行參數化設計；高復雜度模型建議使用Maya配合ZBrush雕刻細節。
建模規范
保持最小壁厚不低于1.2mm以確保結構強度
空心部分添加蜂窩狀支撐結構減輕重量
活動關節處預留0.5mm裝配間隙避免過緊干涉
所有傳動部位建立裝配約束關系方便虛擬測試
仿真驗證
通過軟件內置的物理引擎模擬重力作用下的穩定性，檢測薄弱點并強化筋板布局。對可動機構進行運動學分析優化軌跡路徑。
三、3D打印準備
材料匹配策略
主體框架采用高強度尼龍材料保證承重能力
透明觀察窗使用聚碳酸酯耗材實現透光效果
裝飾性零件選用漸變色PLA突出視覺層次
彈性部件切換至TPU柔性材質提升耐用度
切片參數設置
層高控制在0.1-0.2mm區間平衡精度與效率
開啟自動支撐生成算法減少人工干預
根據模型朝向調整填充密度梯度分布
關鍵受力面啟用回退補償防止擠出不足
多色打印方案
針對迷彩涂裝需求，采用暫停續打方式手動更換料盤。復雜配色可通過后期噴漆補色完善。
四、打印與修整工藝
設備校準
打印前執行平臺水平校正和噴嘴高度標定，首層設置較高床溫減少翹曲變形風險。定期清理送料齒輪防止打滑影響精度。
支撐去除技巧
先浸泡溫水軟化支撐材料，再使用鉗子與雕刻刀配合剝離大塊支撐體。細微殘留可用砂紙打磨或溶劑溶解處理。
表面精加工
依次使用800#到2000#砂紙逐級拋光消除層紋，邊角處采用搓圓工藝提升握持舒適度。金屬質感區域可進行震磨處理形成亞光效果。
五、裝配與特效處理
零件試裝調試
按照設計圖紙逐步組裝各模塊，用游標卡尺測量配合公差。發現干涉部位時及時修整毛刺或擴孔調整。
涂裝工藝流程
底漆層選用灰色水性漆統一基底顏色，中間層噴涂做舊裂紋漆營造歲月痕跡，最后用熒光涂料勾勒能量回路增強科技感。
動態效果集成
在指定位置安裝微型LED燈帶連接控制板，編寫程序實現呼吸燈效與聲控互動。重要節點加裝磁吸開關方便電池更換維護。
六、質量檢測標準
結構完整性測試
施加垂直壓力檢驗承重極限，扭轉力矩測試關節連接強度。使用電子秤稱量各部件重量分布是否符合設計預期。
外觀缺陷排查
強光側照檢查表面平整度，顯微鏡觀察涂層附著均勻性。不同角度轉動模型目視檢查是否有明顯色差斷層。
功能驗證實驗
連續觸發可動機構驗證復位精度，長時間通電測試電路穩定性。模擬運輸震動環境后復測結構形變程度。
七、常見問題應對方案
| 問題類型 | 根本原因 | 解決措施 | 預防建議 |
|---|---|---|---|
| 模型分層脫落 | 層間結合力不足 | 提高打印溫度并降低速度 | 邊緣添加錨固凸起結構 |
| 懸垂部分下垂 | 冷卻速率過快導致收縮 | 開啟腔室恒溫模式延緩固化速度 | 設計輔助懸吊支撐梁 |
| 螺紋孔滑絲 | 內徑公差過大 | 注入環氧樹脂重塑螺紋形態 | 采用標準件庫匹配參數 |
| 漆面起泡剝落 | 基材含油未徹底清潔 | 酒精擦拭后重新噴涂底漆層 | 打印完成立即進行除油處理 |
此流程強調從設計到成品的系統性控制，每個環節都需兼顧功能性與美觀度的平衡。建議建立數字化文檔記錄關鍵參數，便于迭代改進和批量生產轉化。
