行業/分類：其他手板模型加工
加工方式: 3D打印 使用材料: 樹脂
最小精度: 0.1mm 生產周期: 2~7天
產品尺寸: 8cm*4cm*5cm
后處理: 噴油
案例介紹
一、前期準備

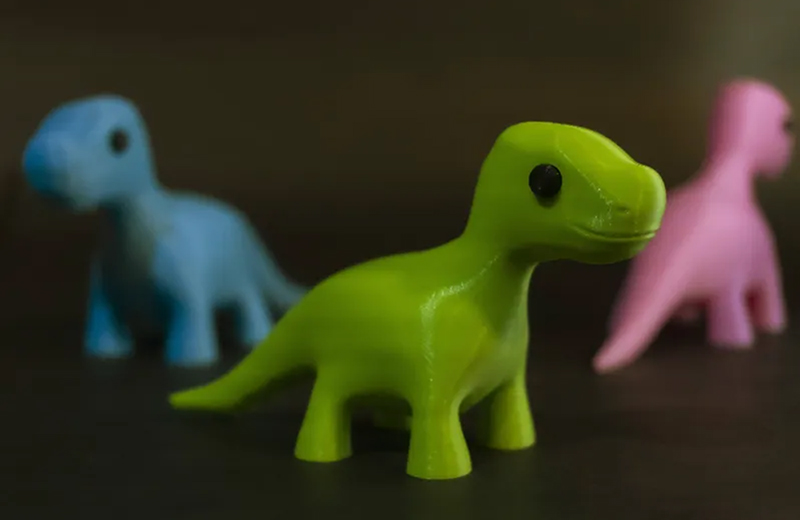

確定設計需求：明確小恐龍手板模型的具體尺寸、比例、姿態、細節要求等，比如是成年恐龍還是幼年恐龍，是奔跑姿勢還是站立姿勢等。
收集參考資料：通過書籍、網絡(luò )搜索、博物館參觀等方式，收集小恐龍的化石圖片、復原圖、科普資料等，以便更好地了解其形態特征，為3D建模提供參考。
選擇合適的3D建模軟件：常見的有Fusion 360、SolidWorks、Blender、Maya、ZBrush等，初學者可以選擇相對容易上手的軟件，如Fusion 360或Blender。
二、3D建模
基礎形狀創(chuàng )建：在所選的3D建模軟件中，先創(chuàng )建一個基礎形狀來作為小恐龍模型的起點，比如使用立方體或球體來大致構建出小恐龍的身體輪廓，然后通過拉伸、縮放、旋轉等操作調整其比例和形狀，使其接近小恐龍的大致形態。
細化身體結構：逐步添加小恐龍的身體細節，如頭部、頸部、四肢、尾巴、脊椎骨、肌肉線條等?？梢允褂密浖械睦L圖工具、雕刻工具等來精細地塑造每一個部分的形狀和輪廓，注意各部分的比例和銜接處的平滑過渡。
添加紋理和細節：根據小恐龍的種類和特征，為其添加皮膚紋理、鱗片、角質突起等細節?？梢酝ㄟ^(guò)繪制圖案、使用材質貼圖或雕刻工具來模擬真實的紋理效果，使模型更加生動逼真。
檢查和修復模型：仔細檢查模型的完整性和準確性，查看是否有破損、裂縫、非流形邊等問題，并進行修復。同時，檢查模型的拓撲結構是否合理，以確保在后續的3D打印過程中不會(huì )出現問題。
三、模型切片與打印準備
導出模型文件：將完成的3D模型導出為適合3D打印機的通用文件格式，如STL格式。
選擇3D打印材料：根據模型的需求和使用場景，選擇合適的3D打印材料，如PLA塑料、ABS塑料、樹脂等。PLA塑料是一種常用的環保材料，易于打印且無毒無味；ABS塑料強度較高，但打印時可能會(huì )有一些氣味；樹脂則可以打印出高精度和光滑表面的模型，但需要使用特定的樹脂打印機和后處理設備。
切片處理：使用3D打印切片軟件，如Cura、Simplify3D等，將STL模型文件進行切片處理。在切片過程中，需要設置合適的層高、打印速度、填充密度、支撐結構等參數。層高決定了模型的打印精度和表面質量，較小的層高可以獲得更細膩的表面，但打印時間會(huì )更長；填充密度影響模型的強度和重量，一般根據模型的實際情況進行設置；支撐結構用于支撐模型的懸空部分，防止在打印過程中出現下垂或變形。
四、3D打印
安裝打印材料：將選定的3D打印材料裝入打印機的料盤中，并確保材料能夠順利送入打印噴頭。
校準打印機：在打印之前，需要對3D打印機進行校準，包括平臺校準、噴頭高度校準、水平校準等。平臺校準是為了確保打印平臺平整，使模型能夠牢固地附著在平臺上；噴頭高度校準是調整噴頭與平臺之間的距離，以保證第一層能夠均勻地擠出并粘附在平臺上；水平校準則是檢查打印機的X軸和Y軸是否水平，避免模型出現傾斜或扭曲。
開始打印：將切片后的模型文件傳輸到3D打印機中，啟動打印程序。打印機將按照設定的參數和路徑，逐層擠出打印材料并堆積成型，直至完成整個小恐龍手板模型的打印。在打印過程中，需要密切關注打印機的運行狀態，確保打印順利進行，避免出現斷料、堵頭等異常情況。
五、后處理
去除支撐結構：打印完成后，小心地去除模型上的支撐結構?？梢允褂描囎?、剪刀等工具將支撐結構從模型上剪掉或掰掉，注意不要損壞模型本身。對于一些難以去除的支撐殘留，可以使用砂紙或刀具進行輕微打磨。
打磨和拋光：使用砂紙對模型的表面進行打磨，從粗砂紙到細砂紙逐步打磨，以去除表面的粗糙感和打印層紋，使模型表面更加光滑。如果需要更高的光澤度，還可以使用拋光膏或拋光工具進行拋光處理。
上色和涂裝：根據設計需求，對小恐龍手板模型進行上色和涂裝?？梢赃x擇丙烯酸顏料、油畫顏料、模型漆等進行手繪，也可以使用噴槍進行噴涂，以達到更好的色彩效果和質感。在上色之前，需要對模型進行清潔和打磨處理，以確保顏料能夠牢固地附著在模型表面。
六、質量檢驗與組裝
質量檢驗：檢查打印好的小恐龍手板模型是否符合設計要求，包括尺寸精度、形狀準確性、表面質量、顏色效果等方面。如有需要，可以進行一些簡單的測量和對比，確保模型的質量達到預期標準。
組裝部件：如果小恐龍手板模型是由多個部件組成的，需要將各個部件進行組裝?？梢允褂媚z水、螺絲、榫卯結構等方式進行連接，確保部件之間的連接牢固且位置準確。在組裝過程中，需要注意部件的對齊和配合，避免出現縫隙或錯位等問題。
