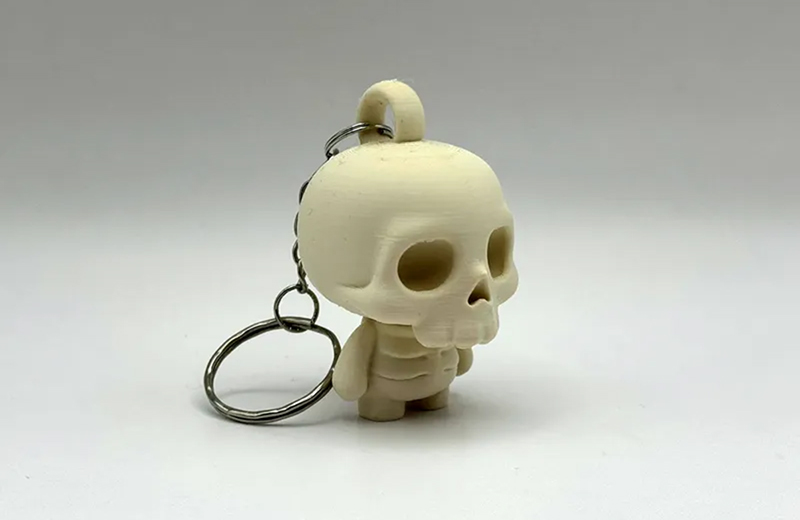

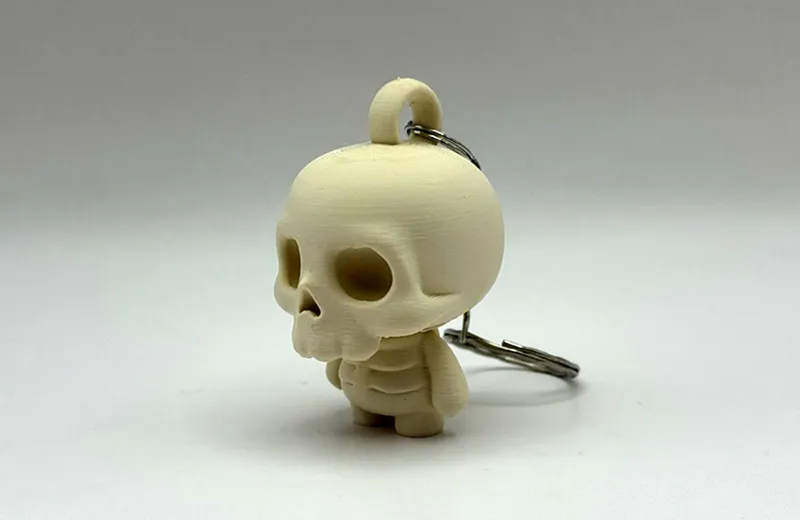

行業/分類：其他手板模型加工
加工方式: 3D打印 使用材料: 樹脂
最小精度: 0.1mm 生產周期: 2~7天
產品尺寸: 3cm*3cm*5cm
后處理: 噴油
案例介紹
一、設計階段
概念構思
首先，需要有一個關于骷髏吊墜的設計理念?？梢詮暮?jiǎn)單的卡通風格骷髏到復雜的寫實風格等多種方向考慮。例如，決定骷髏是帶有微笑表情、還是猙獰的表情，是否要添加一些裝飾元素，如寶石鑲嵌、花紋等。
3D建模軟件選擇
對于初學者，可以使用一些比較容易上手的軟件，如Tinkercad。它是基于瀏覽器的3D設計工具，有簡單的拖拽操作來創(chuàng )建和組合基本形狀。
如果是有一定經驗的設計者，可能會(huì )選擇Blender（免費開源）或SolidWorks（商業軟件，功能強大）等。以Blender為例，它提供了豐富的建模工具，能夠創(chuàng )建出高精度的模型。
模型創(chuàng )建
基礎形狀構建：在所選的3D建模軟件中，先創(chuàng )建骷髏吊墜的基本形狀。一般來說，可以從簡單的幾何形狀開始，如使用球體來創(chuàng )建骷髏的頭部，圓柱體來構建身體部分等。例如在Blender中，通過添加基本的幾何體，然后使用縮放、移動和旋轉工具來調整其形狀和比例，使其大致符合骷髏吊墜的外形。
細節雕刻：逐步添加骷髏的細節，如眼眶、鼻孔、牙齒等。在3D建模軟件中，可以使用雕刻工具（如果有）或者通過精細的多邊形編輯來實現。比如在ZBrush（一款專業的數字雕刻和紋理繪制軟件）中，能夠像雕琢真實物體一樣為骷髏模型添加細膩的紋理，如牙齒的磨損痕跡、骨頭的表面紋理等。
裝飾添加（可選）：如果設計中有裝飾元素，如在骷髏的頭頂添加一個小王冠，或者在骷髏的周?chē)h(huán)繞一些藤蔓圖案等，此時可以通過創(chuàng )建新的模型元素并合理地放置在骷髏模型上來實現。
二、模型處理階段
檢查和修復模型
在完成模型創(chuàng )建后，需要檢查模型是否存在錯誤。例如，是否有非流形邊（這可能會(huì )導致打印失?。?、是否有未封閉的面等情況。在大多數3D建模軟件中，都有相應的檢查工具。以Meshmixer軟件為例，它可以檢測模型的完整性，并且能夠自動修復一些常見的錯誤，如小的縫隙和孔洞。
同時，還要確保模型的壁厚均勻。如果壁厚不均勻，在3D打印過程中可能會(huì )出現一些問題，如薄的地方容易破裂，厚的地方容易出現翹曲?？梢酝ㄟ^(guò)軟件中的分析工具來檢查壁厚，并進行適當的調整。
模型定位和支撐結構設計（如果需要）
根據3D打印機的工作原理和吊墜的形狀，確定模型在打印平臺上的最佳位置。一般來說，需要將模型的底面盡可能大地與打印平臺接觸，以保證打印的穩定性。
對于一些懸空部分或者傾斜角度較大的部分，需要考慮添加支撐結構。例如，如果骷髏吊墜的下巴部分是懸空的，在打印過程中如果沒有支撐，可能會(huì )因為重力作用而導致打印失敗。這時可以在模型下方或者周?chē)砑又谓Y構，這些支撐結構會(huì )在打印完成后很容易地去除。在Cura（一款常用的3D切片軟件）中，可以設置支撐結構的類型（如樹形支撐、線性支撐等）、密度等參數。
三、3D打印階段
切片處理
將處理好的3D模型文件（如.stl格式）導入到3D切片軟件中。切片軟件的作用是將3D模型切成一層一層的薄片，并為每一層生成打印路徑。在切片過程中，可以設置多種參數，如層高、打印速度、填充密度等。
層高的選擇會(huì )影響打印的精度和打印時間。較小的層高可以獲得更精細的打印效果，但會(huì )延長打印時間。例如，對于骷髏吊墜這種小型模型，層高可以設置為0.1 – 0.2毫米。填充密度則決定了模型內部的充實程度，一般對于吊墜模型，可以適當降低填充密度，以節省材料和打印時間，同時保證模型的強度。
打印機設置和校準
在選擇好切片參數后，將切片后的文件傳輸到3D打印機中。在打印之前，需要對3D打印機進行校準。這包括校準打印平臺的水平度，確保噴嘴與打印平臺之間的距離合適。如果距離太近，可能會(huì )導致噴嘴堵塞或者模型底層粘連過緊；如果距離太遠，模型可能無法很好地附著在打印平臺上。
同時，還需要根據使用的打印材料（如PLA、ABS等）設置合適的打印溫度。不同的材料有不同的熔點，例如PLA材料的打印溫度一般在180 – 220℃之間。
開始打印
啟動3D打印機，按照切片軟件生成的路徑逐層打印模型。在打印過程中，可以通過觀察打印機的噴頭運動和材料的擠出情況來判斷打印是否正常。如果出現材料堆積不均勻、噴頭堵塞等問題，需要及時暫停打印并進行解決。
四、后處理階段
去除支撐結構（如果有）
一旦3D打印完成，如果模型有支撐結構，需要小心地將其去除?？梢允褂描囎?、剪刀等工具，輕輕地撬動或者剪斷支撐結構與模型的連接部分。在去除支撐結構時，要注意避免損壞模型本身。
打磨和拋光（可選）
打印出來的模型表面可能會(huì )有一些輕微的層紋或者粗糙的部分。為了使模型表面更加光滑，可以進行打磨和拋光處理?？梢允褂蒙凹垙拇至６鹊郊毩６戎鸩酱蚰ツＰ捅砻?，然后使用拋光膏或者拋光工具進行拋光。例如，對于PLA材料打印的骷髏吊墜，可以先用200 – 400目的砂紙打磨，再用1000 – 2000目的砂紙進行精細打磨，最后用羊毛輪蘸取少量拋光膏進行拋光，使模型表面光亮如新。
裝配和配件添加（如果有）
如果骷髏吊墜有一些可活動的部件（如可以轉動的頭部），或者需要添加一些配件（如項鏈繩、小珠子等），此時可以進行裝配。例如，在吊墜的頂部鉆一個小孔，然后將項鏈繩穿過，就可以制作成一個完整的骷髏吊墜飾品。
