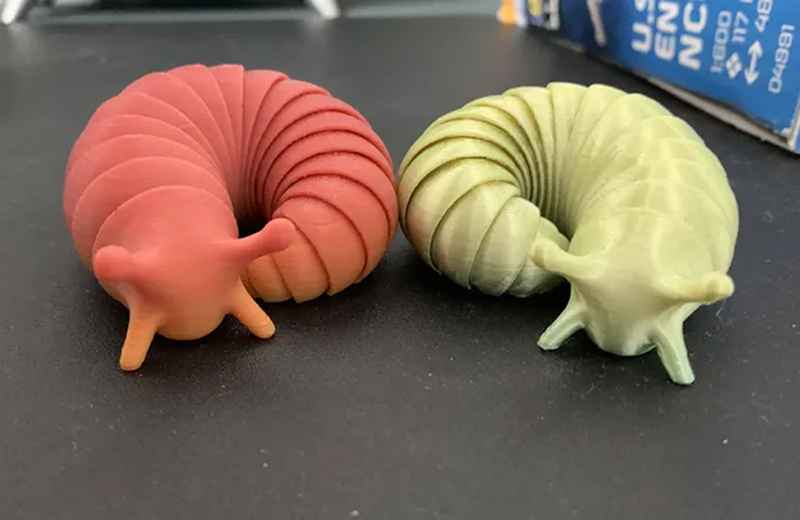

行業/分類：其他手板模型加工
加工方式: 3D打印 使用材料: 樹脂
最小精度: 0.1mm 生產周期: 2~7天
產品尺寸: 6cm*5cm*4cm
后處理: 噴油
案例介紹
一、模型設計
確定昆蟲幼蟲種類和形態
首先需要明確要打印的是哪種昆蟲幼蟲，例如常見的家蠶幼蟲、蝴蝶幼蟲（毛毛蟲）等。通過觀察真實的昆蟲幼蟲或者參考相關的生物學資料，了解其外形特征，包括體長、體寬、身體各部分的比例（如頭部、胸部、腹部的長度比例），以及是否有特殊的結構（如剛毛、足的形狀等）。
以家蠶幼蟲為例，它的身體呈長圓筒形，一般有13個體節，頭部較小，有一對黑褐色的單眼和一對觸角，口器為咀嚼式，胸部有三對胸足，腹部有多個環節，末端有尾角。
使用3D建模軟件設計模型
常用的3D建模軟件有Blender、Fusion 360、Tinkercad等。對于簡單的昆蟲幼蟲模型，Tinkercad可能比較適合初學者；如果是更復雜、精細的模型，Blender或Fusion 360則能提供更多的功能。
在軟件中，根據昆蟲幼蟲的尺寸和形狀開始建模?？梢韵葎?chuàng )建一些基本的幾何形狀來構建模型的主體部分。例如，用圓柱體來表示幼蟲的身體主體，然后通過拉伸、擠壓等操作調整其長度和直徑，使其符合所選昆蟲幼蟲的實際比例。
對于昆蟲幼蟲的細節部分，如足、觸角等，可以使用較小的圓柱體或其他合適的幾何形狀進行建模，并將它們精確地放置在身體相應的位置上。以蝴蝶幼蟲為例，在其身體的前端兩側添加較細的圓柱體作為觸角，在胸部和腹部的合適位置添加短小的圓柱體來表示足。
在建模過程中，要注意設置合理的模型尺寸。如果需要打印出特定大小的模型，要根據3D打印機的打印尺寸范圍和實際需求來確定模型的大小。同時，還要考慮模型的壁厚，一般壁厚不能太薄，否則在打印過程中可能會(huì )出現結構強度不足的問題，但也不能太厚，以免浪費材料和影響打印效果。通常，對于小型的昆蟲幼蟲模型，壁厚可以設置在1 – 2毫米左右。
二、模型切片與準備
選擇3D打印切片軟件
常見的切片軟件有Cura、PrusaSlicer等。這些軟件可以將3D模型轉換為3D打印機能夠識別的G – code代碼，同時還可以對打印參數進行設置。
導入模型并設置切片參數
將設計好的昆蟲幼蟲模型文件（通常是.stl格式）導入到切片軟件中。
設置打印參數，包括層高、打印速度、填充密度、打印溫度等。
層高：層高是指每一層的打印厚度。較小的層高可以使模型表面更加光滑，但會(huì )延長打印時間。對于昆蟲幼蟲模型這種小型且可能需要細節展示的模型，層高一般可以設置在0.1 – 0.2毫米之間。
打印速度：打印速度會(huì )影響打印質量和打印時間。速度過快可能會(huì )導致打印質量下降，出現拉絲、缺料等問題；速度過慢則會(huì )延長打印時間。一般來說，打印速度可以根據模型的復雜程度和打印機的性能設置在30 – 60毫米/秒之間。
填充密度：填充密度決定了模型內部填充材料的多少。對于昆蟲幼蟲模型，如果只是用于外觀展示，可以適當降低填充密度，以節省材料和打印時間。填充密度可以設置在10% – 30%左右，但如果需要模型有一定的結構強度，也可以提高填充密度。
打印溫度：打印溫度取決于所使用的3D打印材料。如果使用的是PLA（聚乳酸）材料，打印溫度一般在180 – 220℃之間；如果使用的是ABS（丙烯腈 – 丁二烯 – 苯乙烯共聚物）材料，打印溫度可能在230 – 260℃之間。不同的材料有不同的特性，PLA材料相對容易打印，氣味較小，而ABS材料強度較高，但打印時可能會(huì )有一些氣味并且需要加熱打印平臺以防止翹邊。
生成G – code代碼并檢查
在設置好切片參數后，切片軟件會(huì )生成G – code代碼。在將代碼發送到3D打印機之前，需要仔細檢查代碼是否有錯誤，特別是對于一些復雜的模型結構，要確保打印路徑正確，不會(huì )出現碰撞或者材料堆積不均勻的情況?？梢酝ㄟ^(guò)切片軟件提供的預覽功能來查看打印路徑和分層情況。
三、3D打印過程
準備3D打印機
將3D打印機放置在平穩的工作臺上，確保打印機的水平度良好，以免影響打印質量。
根據所選的3D打印材料，加載相應的打印耗材。如果是卷狀的PLA或ABS材料，要將材料正確地裝入打印機的送料機構中，并且要確保材料能夠順利地送入打印噴頭。
對于一些需要加熱打印平臺的打印機，要提前預熱打印平臺，使平臺溫度達到設定值，以防止模型在打印過程中翹邊。
開始打印
將生成的G – code代碼傳輸到3D打印機中，可以通過USB數據線、Wi – Fi連接等方式進行傳輸。
啟動3D打印機，打印機會(huì )按照G – code代碼的指示開始逐層打印昆蟲幼蟲模型。在打印過程中，要密切關注打印機的工作狀態，特別是第一層的打印情況。第一層打印質量的好壞直接影響到整個模型的質量，如果第一層沒有粘附好打印平臺，可能會(huì )導致模型翹邊或者打印失敗。
隨著打印的進行，可以看到模型一層一層地逐漸成型。打印過程中可能會(huì )產生一些拉絲現象，這可以通過調整打印參數或者在切片軟件中進行一些優化設置來減少。
打印完成與后處理
當模型打印完成后，讓打印機冷卻一段時間，使模型充分固化。然后小心地將模型從打印平臺上取下。
對于一些模型可能存在的支撐結構（如果在切片時設置了支撐），需要使用工具（如鑷子、剪刀等）將其去除。在去除支撐的過程中要小心操作，避免損壞模型的表面。
對模型進行一些簡單的后處理，如打磨模型表面的粗糙部分，使模型更加光滑。如果需要，還可以對模型進行上色處理，以更好地模擬真實昆蟲幼蟲的顏色。例如，對于綠色的蝗蟲幼蟲模型，可以使用綠色的顏料進行噴涂或者手繪，使其看起來更加逼真。
