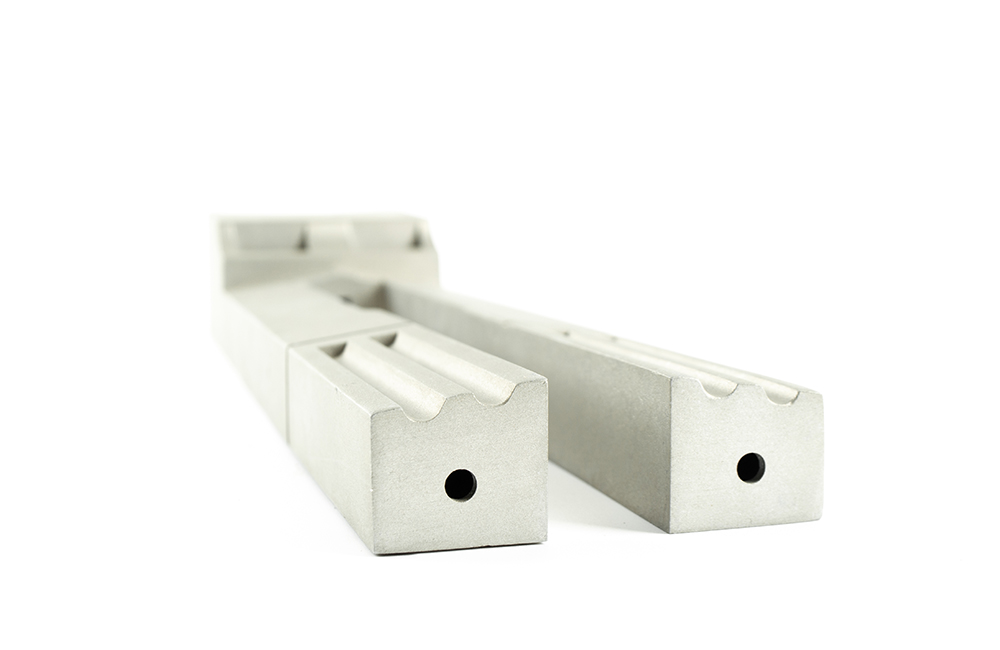

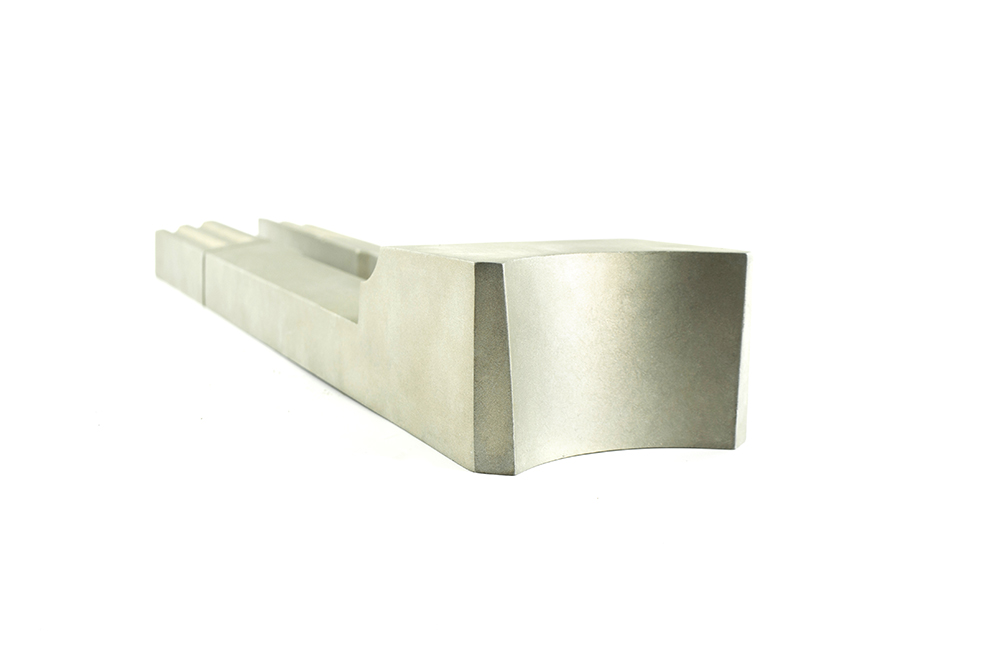

行業/分類：其他手板模型加工
加工方式: cnc加工 使用材料: 鋁合金
最小精度: 0.05mm 生產周期: 2~7天
產品尺寸: 18cm*3cm*3cm
后處理: 打磨，噴油
案例介紹
CNC（Computer Numerical Control）加工金屬結構件是一種高精度、高效率的加工方式，以下是詳細介紹：
一、CNC 加工原理
CNC 加工是通過計算機程序控制機床的運動來實現對金屬材料的切削加工。在加工金屬結構件時，預先將零件的三維模型或加工工藝路徑編寫成數控程序，這些程序包含了刀具的運動軌跡、切削速度、進給量等詳細指令。機床的控制系統讀取并解析這些程序指令，然后精確地驅動刀具在金屬坯料上進行各種加工操作，如銑削、車削、鉆削等。
二、加工設備類型
數控銑床
數控銑床主要用于加工平面、曲面和各種形狀的輪廓。它通過銑刀的旋轉和工件的相對移動來去除金屬材料。例如，在加工一個具有復雜曲面的金屬外殼結構件時，數控銑床可以根據程序精確地控制銑刀在不同的位置和角度進行切削，使外殼表面達到設計要求的精度和光潔度。
它可以配備不同類型的銑刀，如立銑刀、球頭銑刀等。立銑刀主要用于加工平面和直槽，球頭銑刀則適合加工曲面。
數控車床
數控車床主要用于加工回轉體類的金屬結構件，如軸類、盤類零件。工件在車床上旋轉，刀具沿著工件的軸向和徑向進行切削。例如，在制造汽車發動機的曲軸時，數控車床可以精確地車削出曲軸的各個軸頸和偏心部分，保證其尺寸精度和表面質量。
加工中心
加工中心是一種功能更強大的 CNC 設備，它集成了銑削、鉆削、鏜削等多種加工功能。它有自動換刀裝置（ATC），可以在一次裝夾中完成多個工序的加工。例如，在加工一個復雜的航空發動機葉片結構件時，加工中心可以先進行銑削外形，然后通過換刀進行鉆孔和鏜孔等操作，大大提高了加工效率和精度。
三、加工步驟
設計圖紙和編程
首先需要有金屬結構件的詳細設計圖紙，包括尺寸、形狀、公差要求等。然后，根據圖紙使用專業的編程軟件（如 Mastercam、UG 等）編寫數控程序。編程人員需要考慮加工工藝，如刀具路徑規劃、切削參數選擇等，以確保加工質量和效率。
坯料準備
根據結構件的尺寸和形狀要求，選擇合適的金屬坯料，如棒料、板材或鑄件。坯料的材質也根據結構件的使用要求來確定，常見的有鋁合金、鋼、不銹鋼等。在使用坯料之前，需要對其進行必要的預處理，如切割成大致尺寸、表面清理等。
裝夾定位
將坯料準確地安裝在 CNC 機床的工作臺上，并使用夾具進行固定。裝夾的精度直接影響加工精度，因此需要選擇合適的夾具并正確定位。例如，在加工一個薄板金屬結構件時，可以使用真空吸盤等夾具來確保薄板在加工過程中不會(huì )變形。
加工操作
啟動機床，按照數控程序進行加工。在加工過程中，操作人員需要監控機床的運行狀態，包括刀具磨損情況、切削力變化等。如果發現異常情況，需要及時停機調整。例如，當刀具磨損嚴重時，會(huì )導致加工尺寸偏差和表面質量下降，此時需要更換刀具。
質量檢測
加工完成后，需要對金屬結構件進行質量檢測。檢測內容包括尺寸精度、形狀精度、表面粗糙度等。常用的檢測工具包括卡尺、千分尺、三坐標測量?jì)x等。如果發現結構件不符合質量要求，需要進行返修或報廢處理。
四、優勢
高精度
CNC 加工可以實現非常高的精度，能夠滿足復雜結構件的公差要求。例如，在精密模具制造中，CNC 加工可以將模具的尺寸精度控制在 ±0.01mm 甚至更高的水平，從而保證模具的成型質量。
高效率
由于是計算機程序控制，加工過程自動化程度高。一旦程序調試好，就可以快速地進行批量生產。而且加工中心等設備可以在一次裝夾中完成多個工序，減少了裝夾時間和加工周期。
靈活性
可以通過修改數控程序方便地加工不同形狀和尺寸的金屬結構件。對于小批量、多品種的生產模式非常適用。例如，在定制化的機械零件加工中，CNC 加工可以根據客戶的不同需求快速調整加工方案。
五、應用領域
航空航天領域
用于制造飛機發動機的零部件、機身結構件等。這些結構件要求高的強度、輕量化和高精度，CNC 加工能夠滿足這些要求。例如，飛機機翼的大梁結構件，其復雜的形狀和嚴格的質量要求只能通過高精度的 CNC 加工來實現。
汽車制造業
生產汽車發動機、變速器的零部件以及車身框架等結構件。例如，汽車發動機缸體的加工，需要高精度的孔系和平面加工，CNC 加工可以保證其質量和性能。
機械裝備制造業
制造各種機床的零部件、工程機械的結構件等。如數控銑床的工作臺、工程機械的臂架等結構件，通過 CNC 加工可以達到設計要求的精度和強度。
